7、VT−104(PT−15)シングル

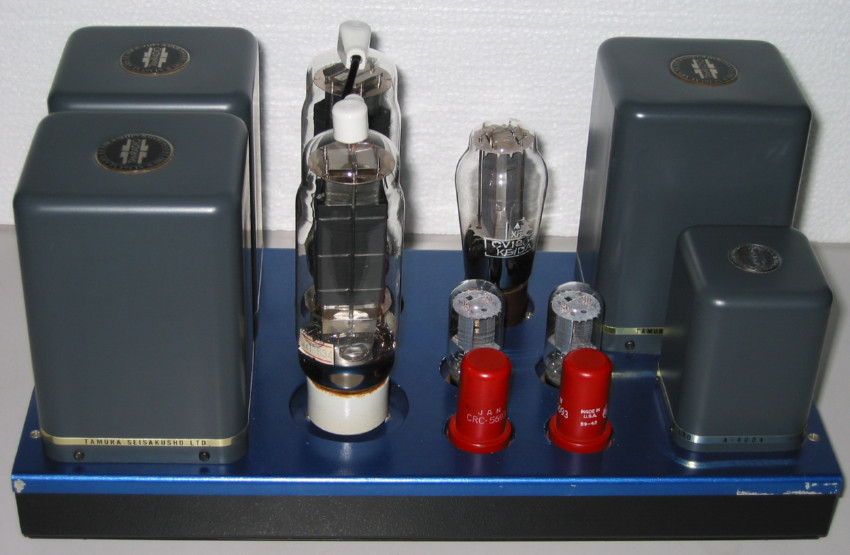

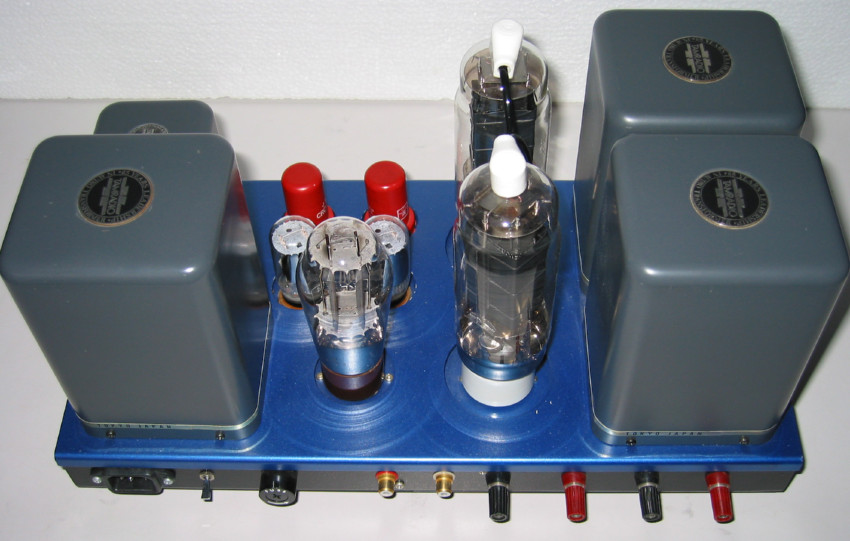

VT-104(PT-15)シングルです。

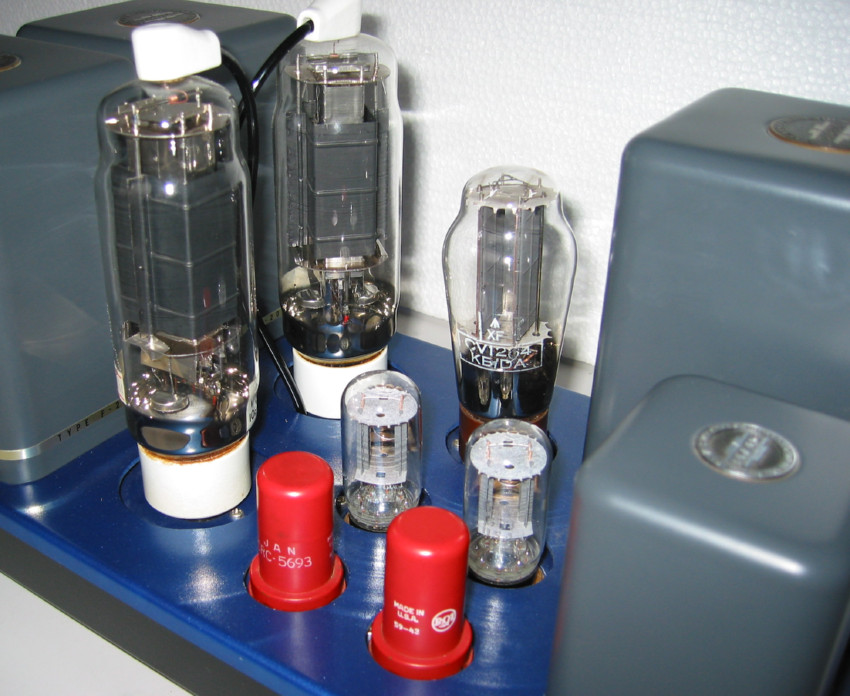

5693 6SN7(SRPP) VT-104(PT-15) の構成です。
これは良いです。あまりなじみのない使いにくい球ですが、派手に作り成功しました。 ヨーロッパ管にこのような音作りをしてはいけないとは思いましたが、強調感のある高域と はっきりした中域、存在感のある低域、バランス良くまとまりました。

回路図

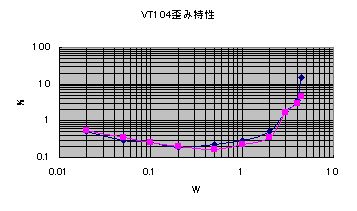

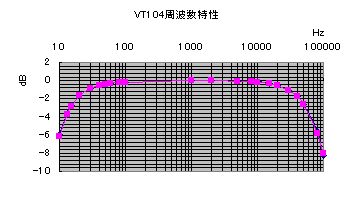

VT104 VT104
VT104

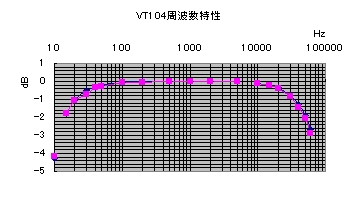

友人のシステムで聴いてみたところ、低域の不足との指摘がありカソードNFをかけてみました。約2dBです。周波数特性は良くなりました。2006/05/19

PT-15S

PT-15S

PT-15S
