５０シングル　2011/3/24

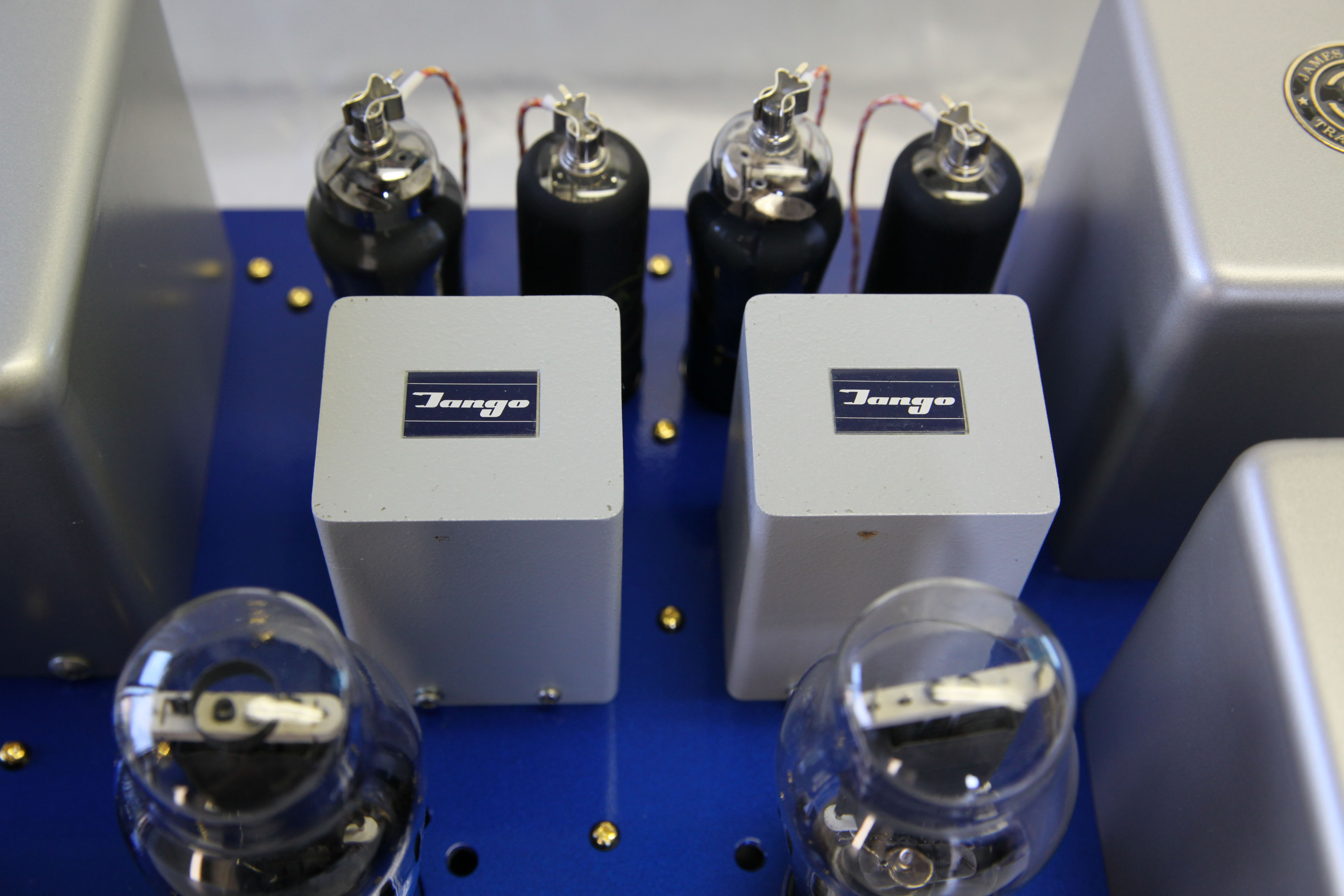

　一度は作って見たかった５０のアンプです。まだ試作なので未塗装ですがなかなか良い音でなってくれます。スペースの関係でドライブトランスはＮＣ１０を使いました。その前はEF36-EL32３結の組み合わせです。試作ではこのドライブ回路は何度か作りましたが、気に入らず形になっていませんでした、今回５０が良かったのかかなりのできばえです。今までのアンプで奥行き感のあったものが、このアンプでは立体的に感じます。

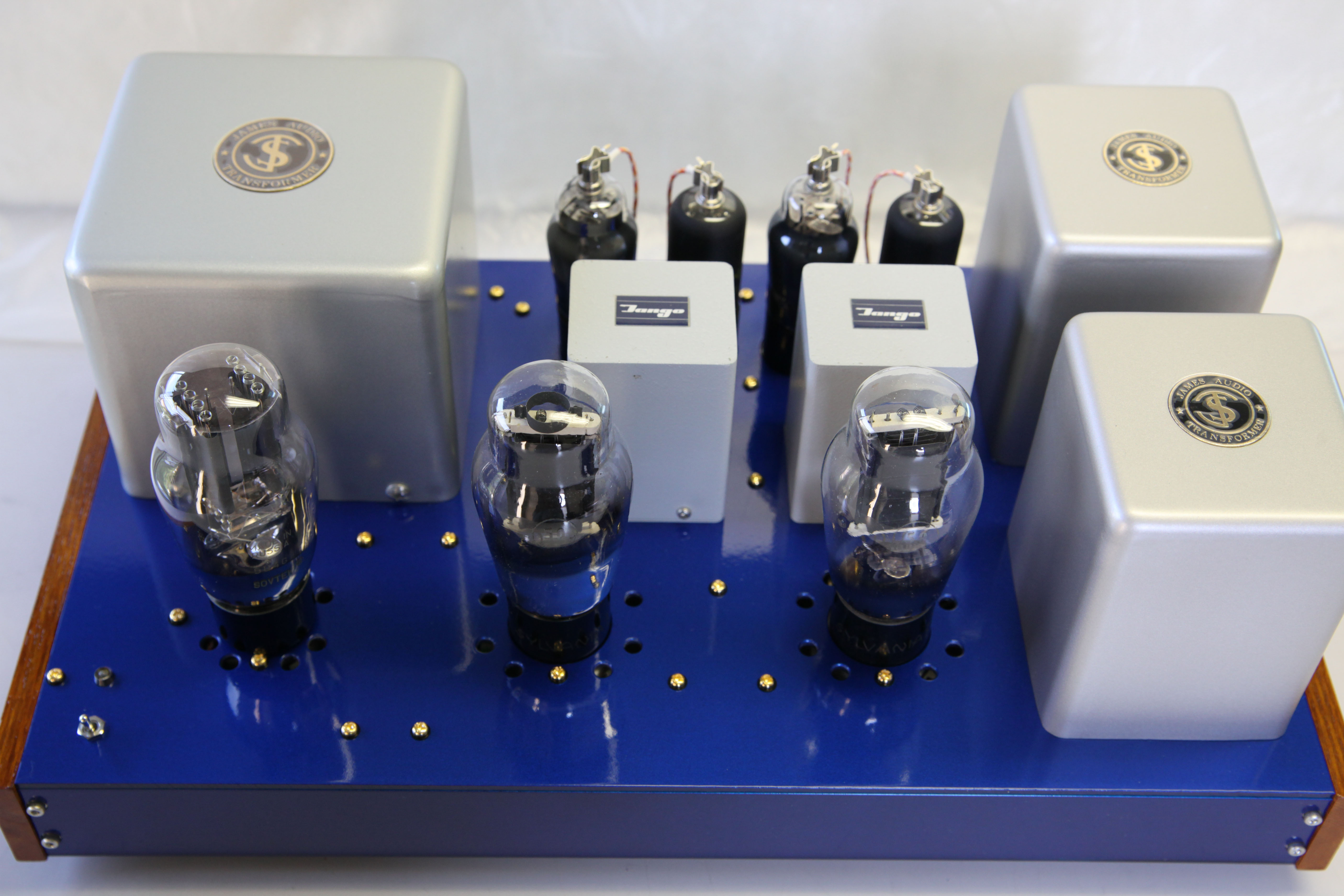

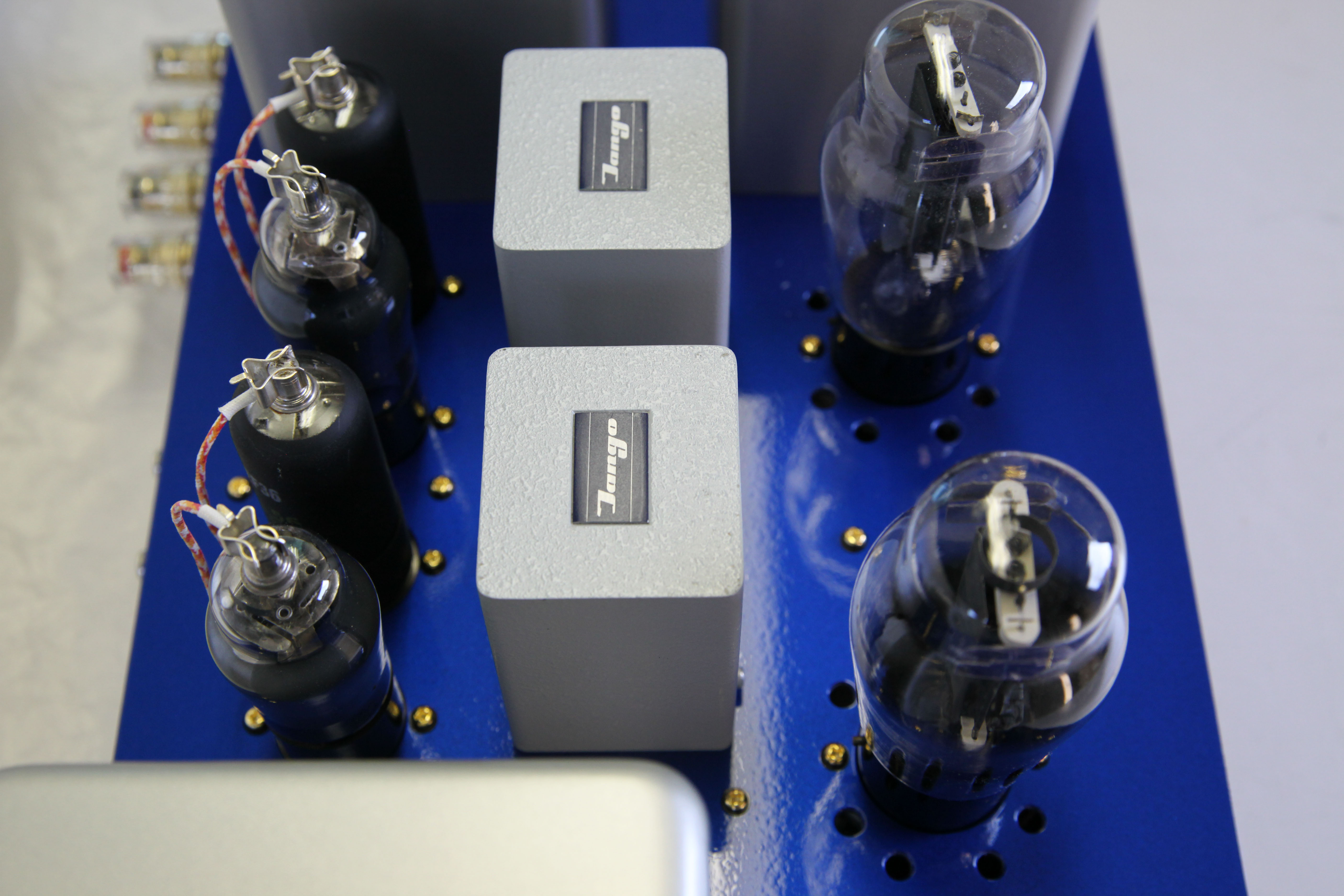

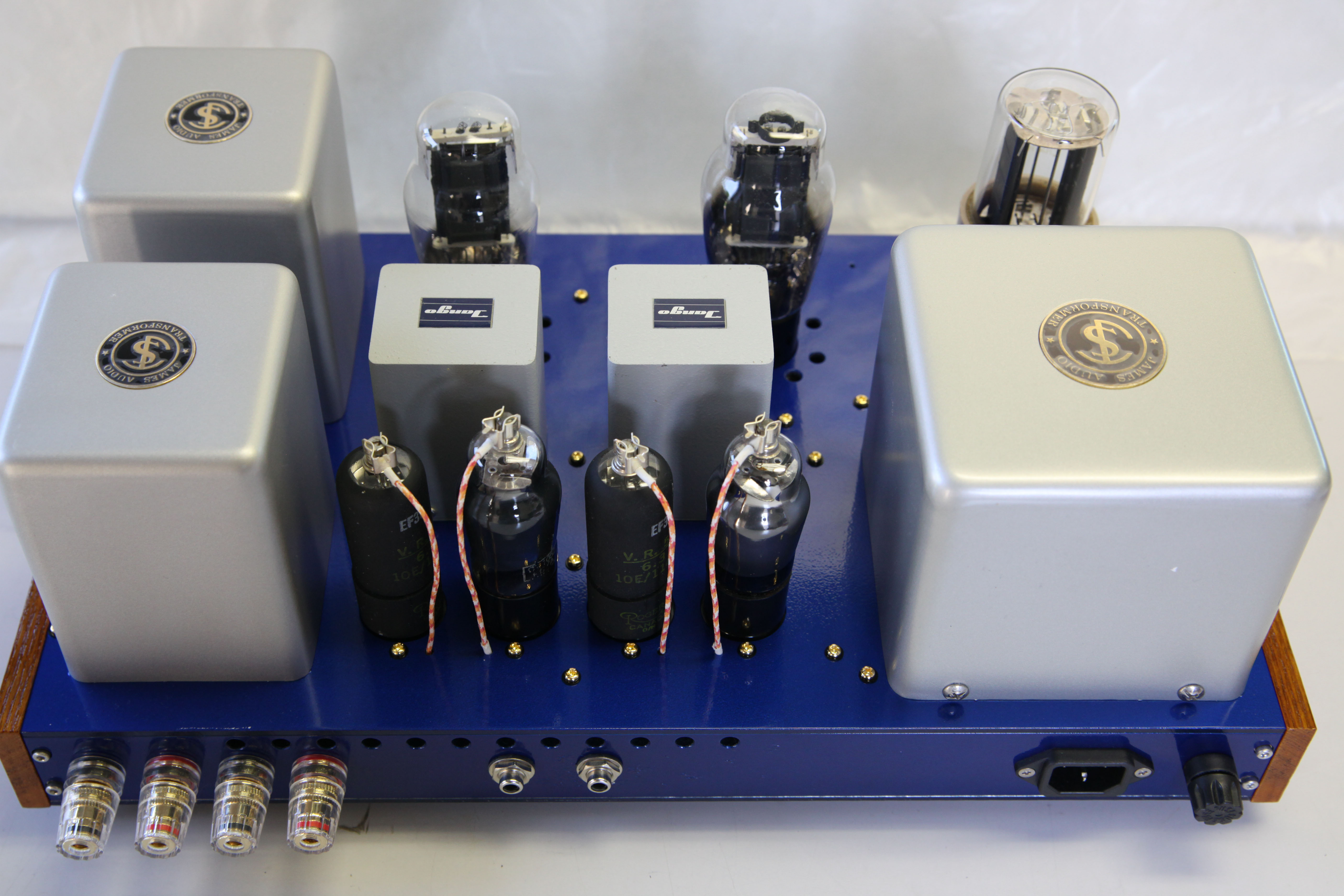

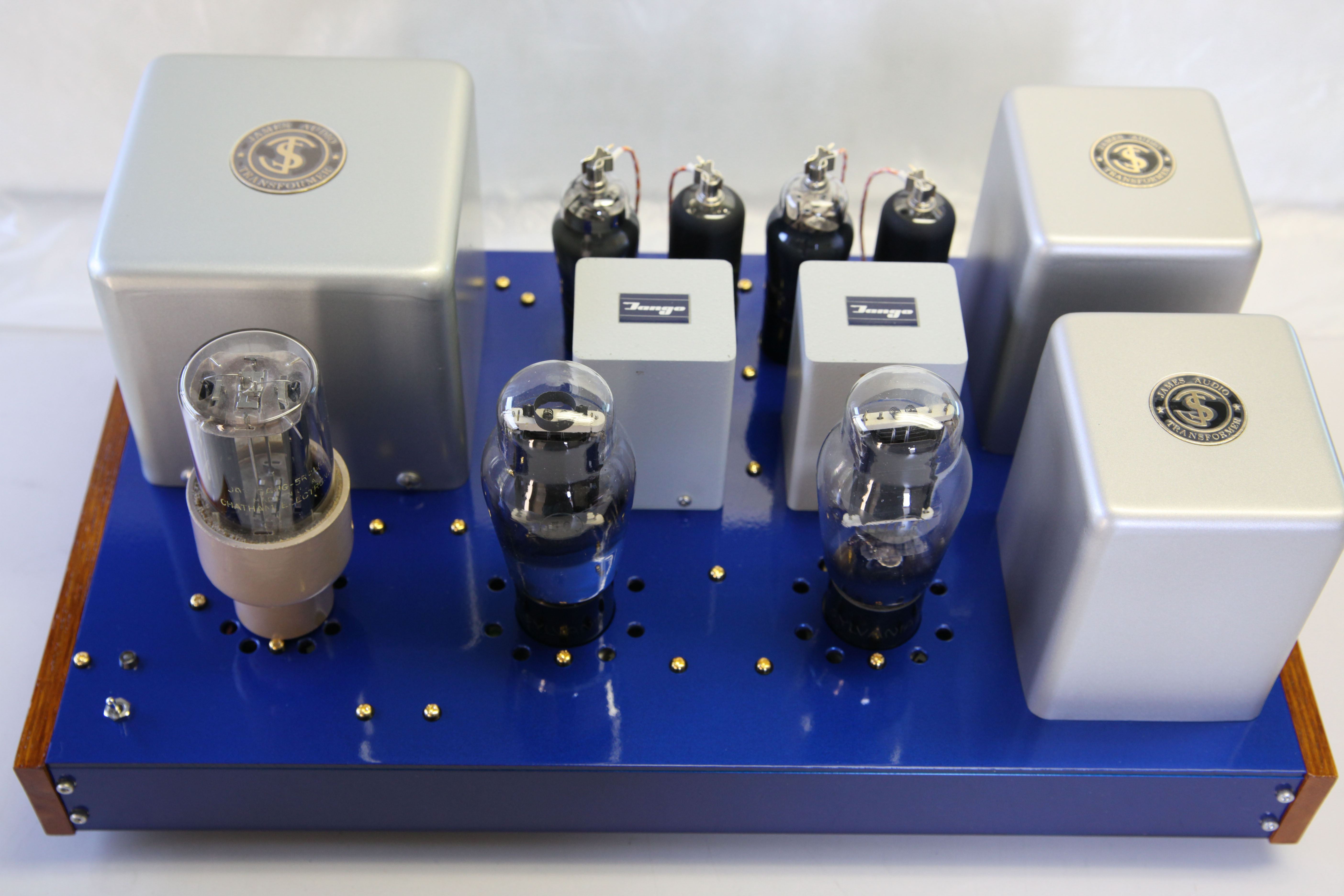

　塗装をしました。

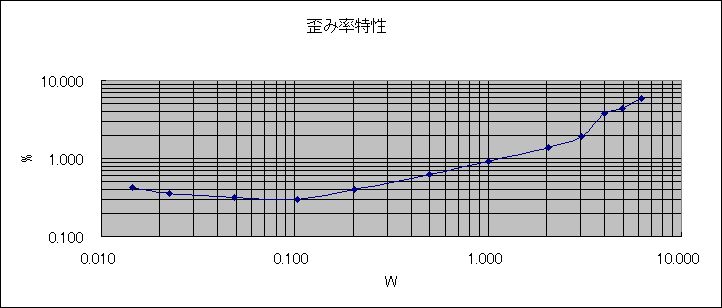

　1W出力時入力は１８２ｍＶ　歪み率　１Ｋｈｚ＝０．８８％　１００ｈｚ＝１．０３％　１０Ｋｈｚ＝１．６５％ ノイズは１．２ｍＶ　　出力管に依存しますので変わります。


回路図
