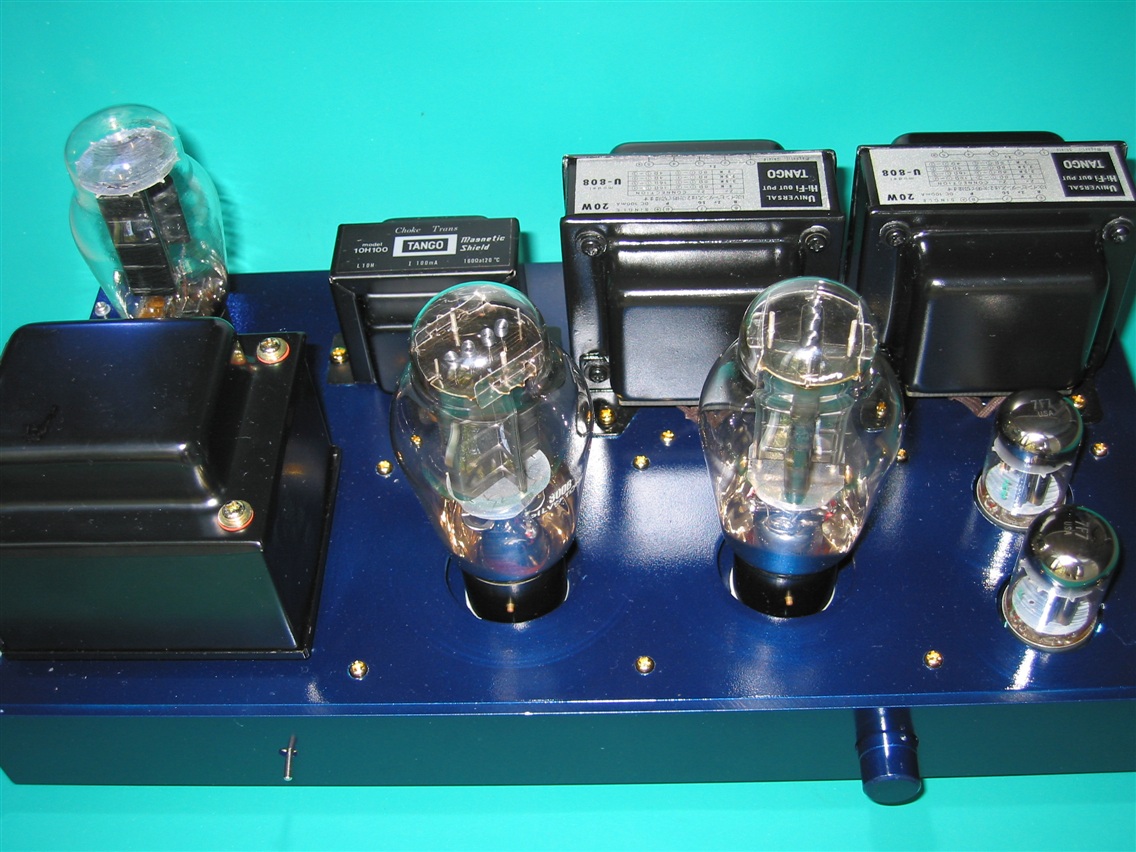

３００Ｂシングル４　2006/10/28

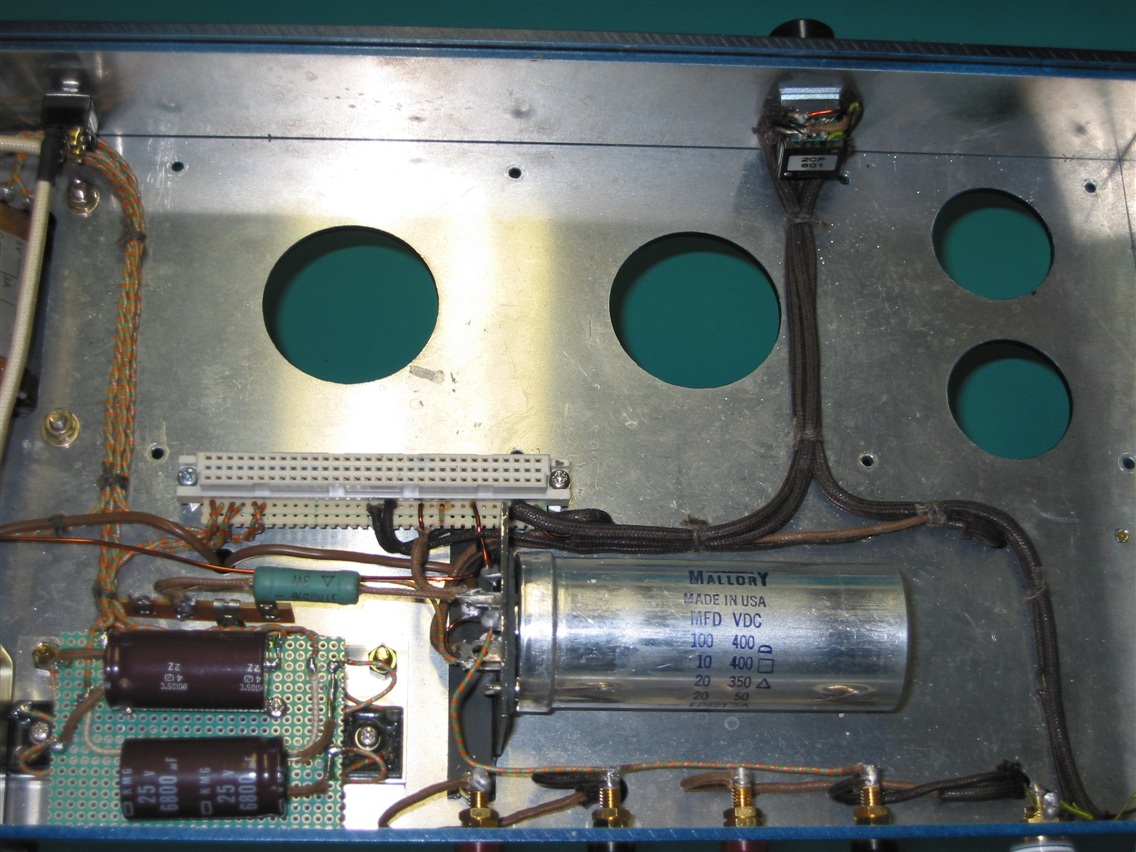

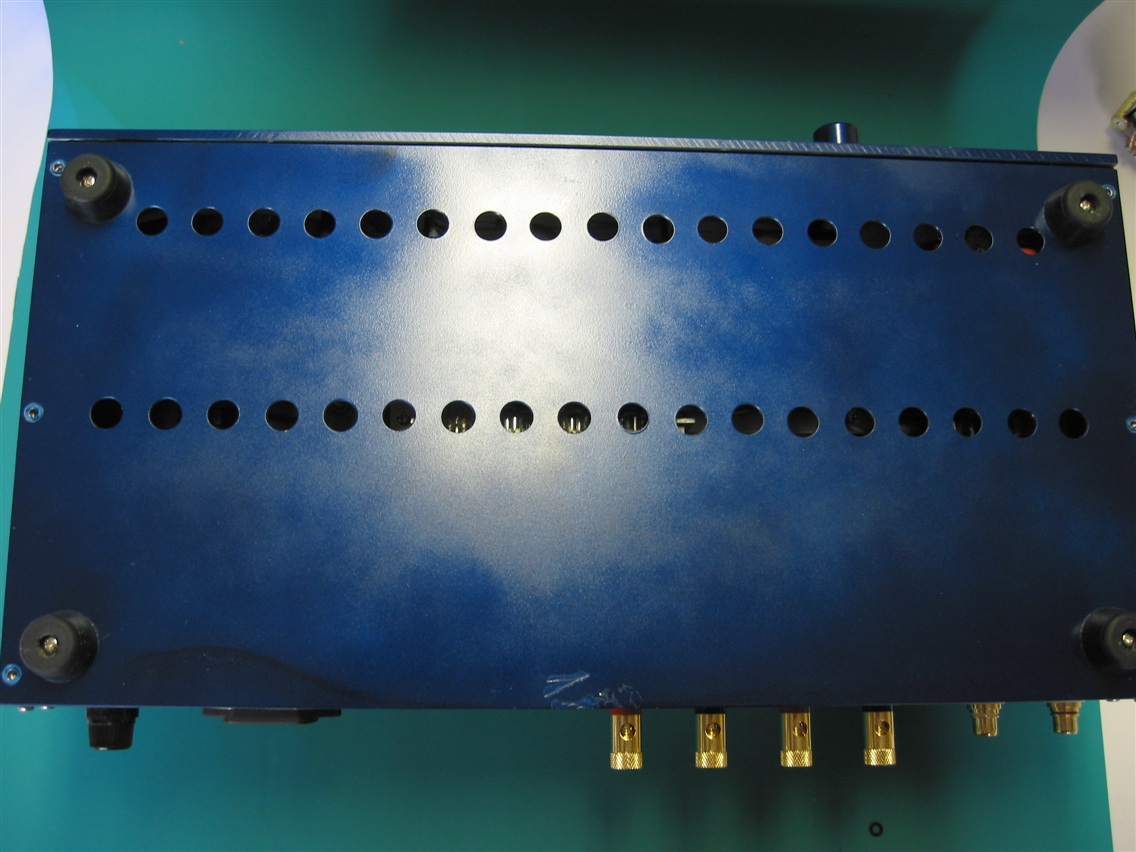

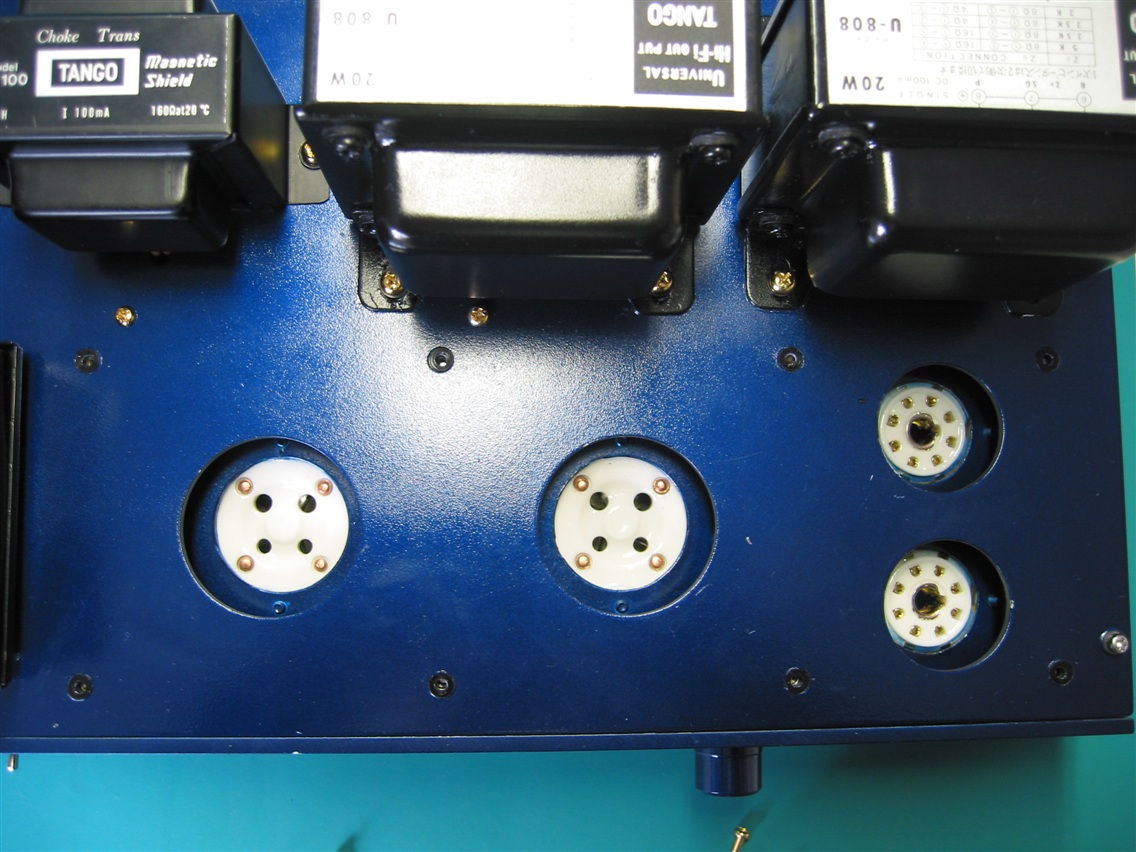

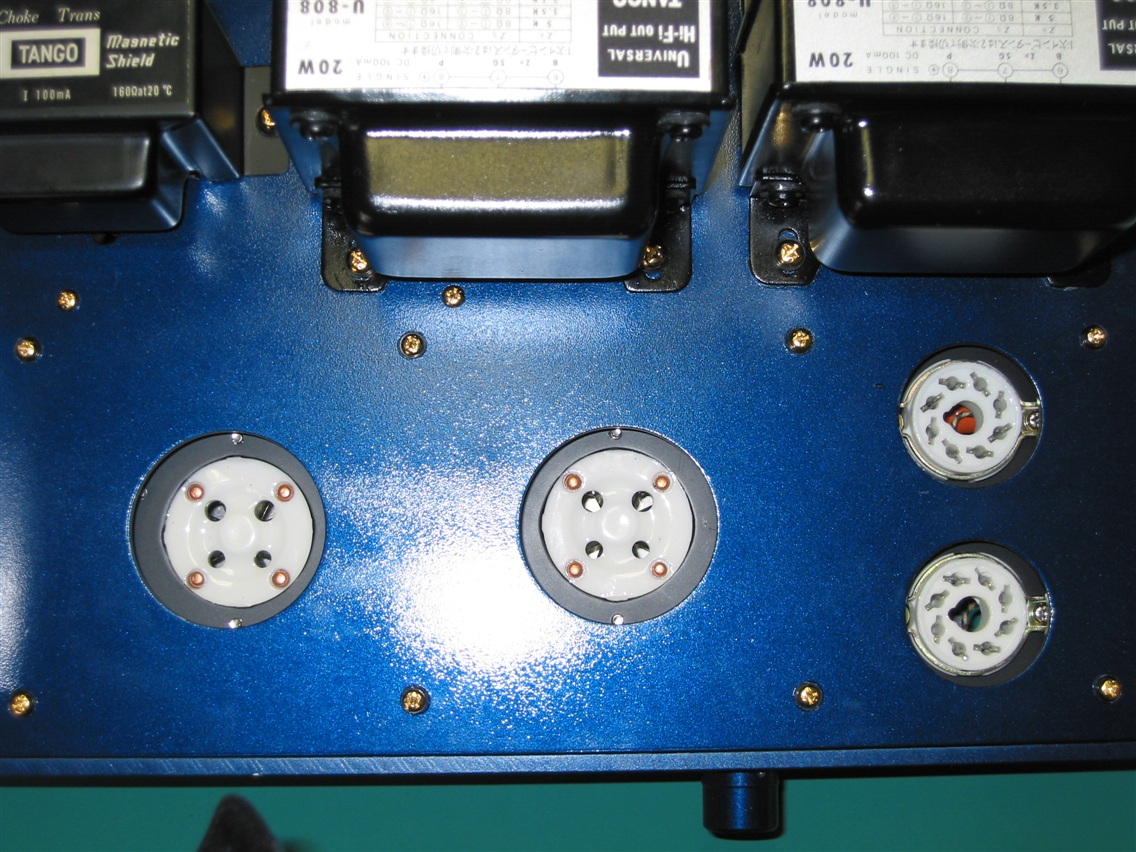

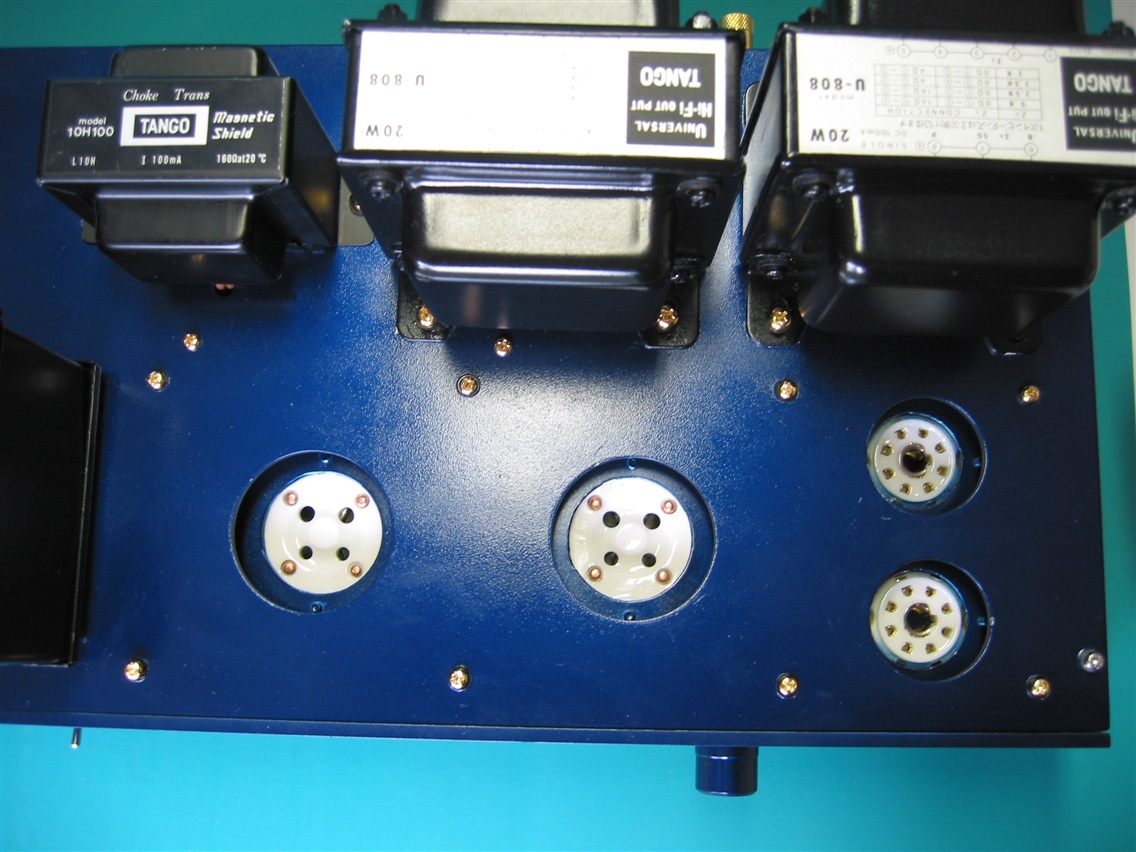

　一見普通の３００Ｂシングルですが、サブシャーシーを取りかえることが出来ます。コネクタですので簡単です、 とは言ってもビスを８本、裏板を外すのに更に６本取り外す必要があります。
とっかえひっかえ替えるのが目的でなく、たまに気分を変えたいときに替えるため、見た目は普通に作ってあります。

　

サブシャーシーは今のところ、出力管は３００Ｂで同じですが前段に６ＳＪ７と７Ｆ７の２枚作りました。

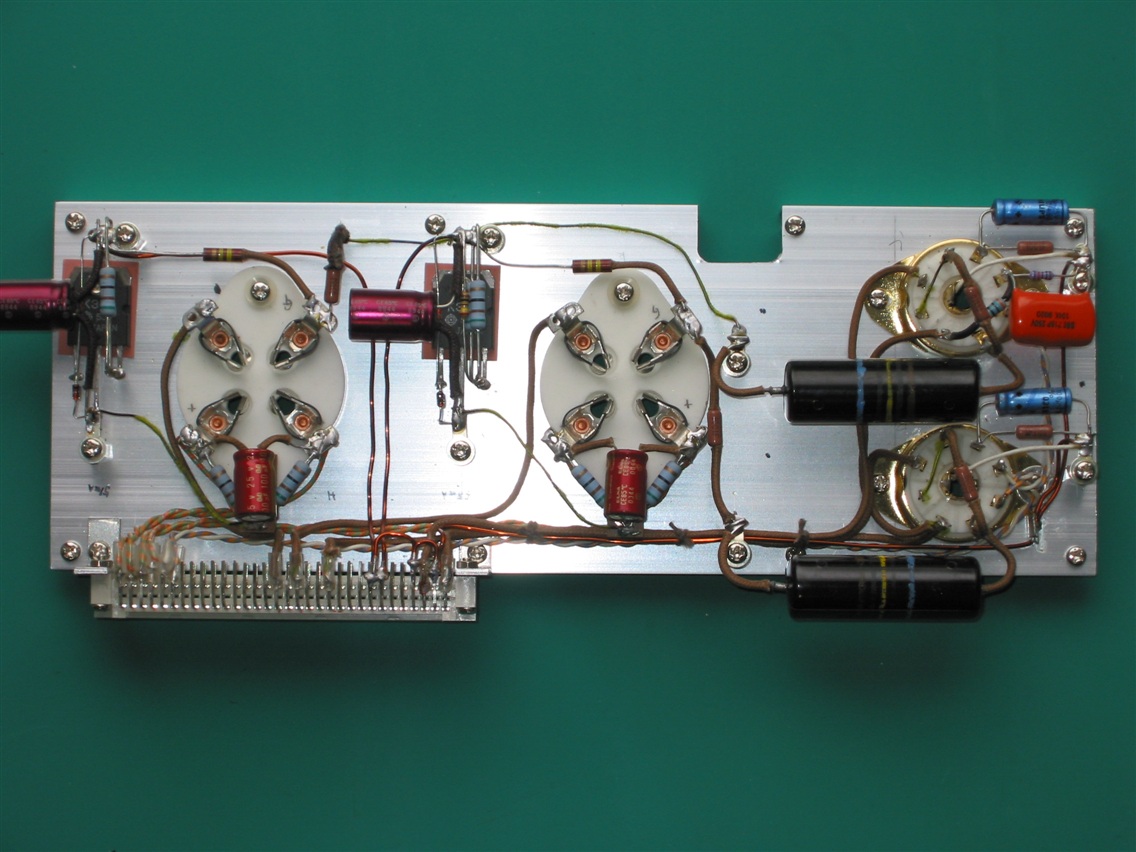

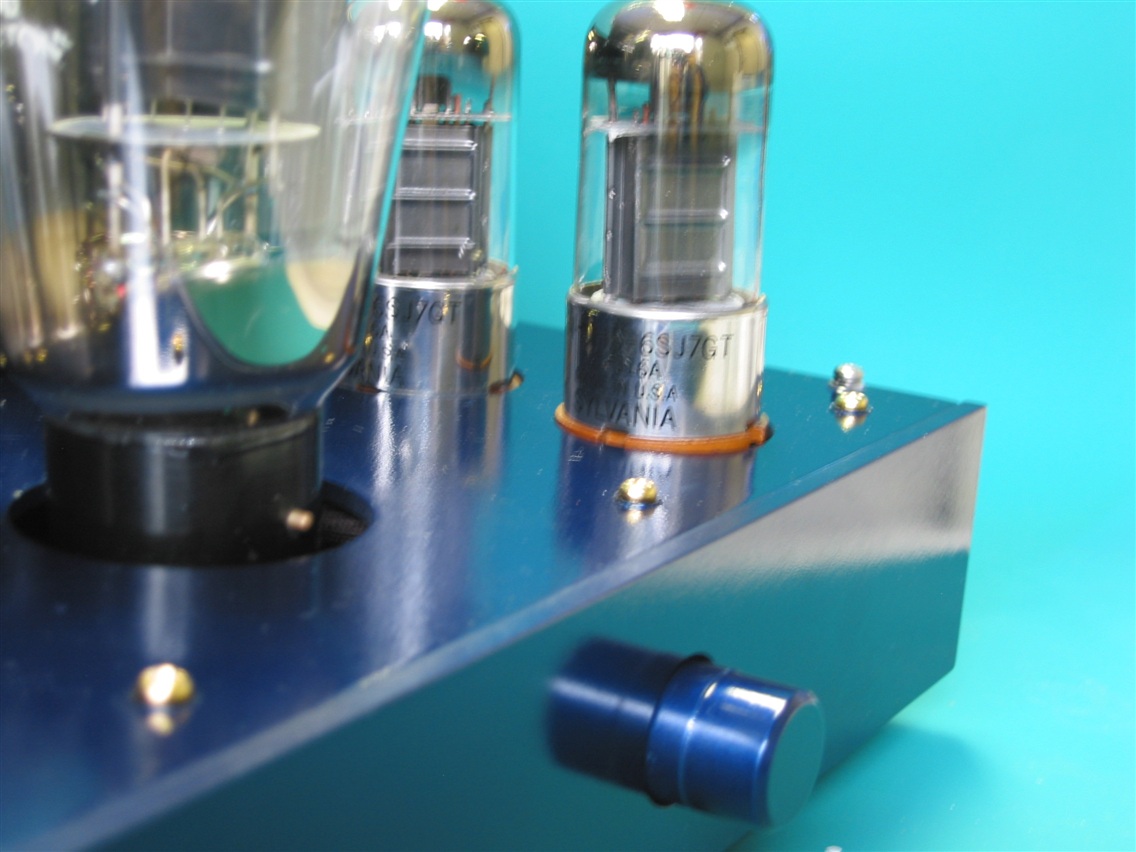

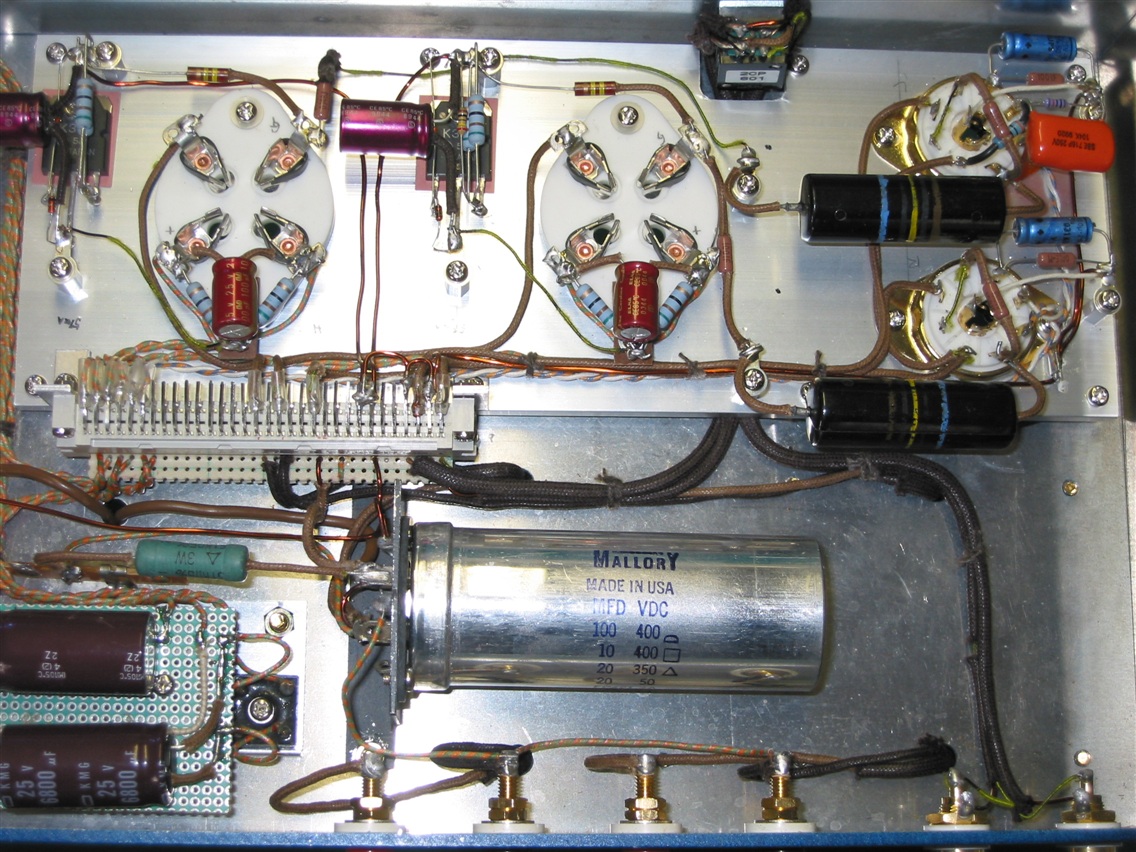

６ＳＪ７は一般的な５極管接続で回路的にはごく普通です。ハンダにダッチボーイを使い、線材もビンテージものです。
聞いた感じは、きれいな音がします。悪くもないのですが、魅力的な音ともいえません。もう少し力強さがあれば良くなると思いますが、ごく普通の音です。

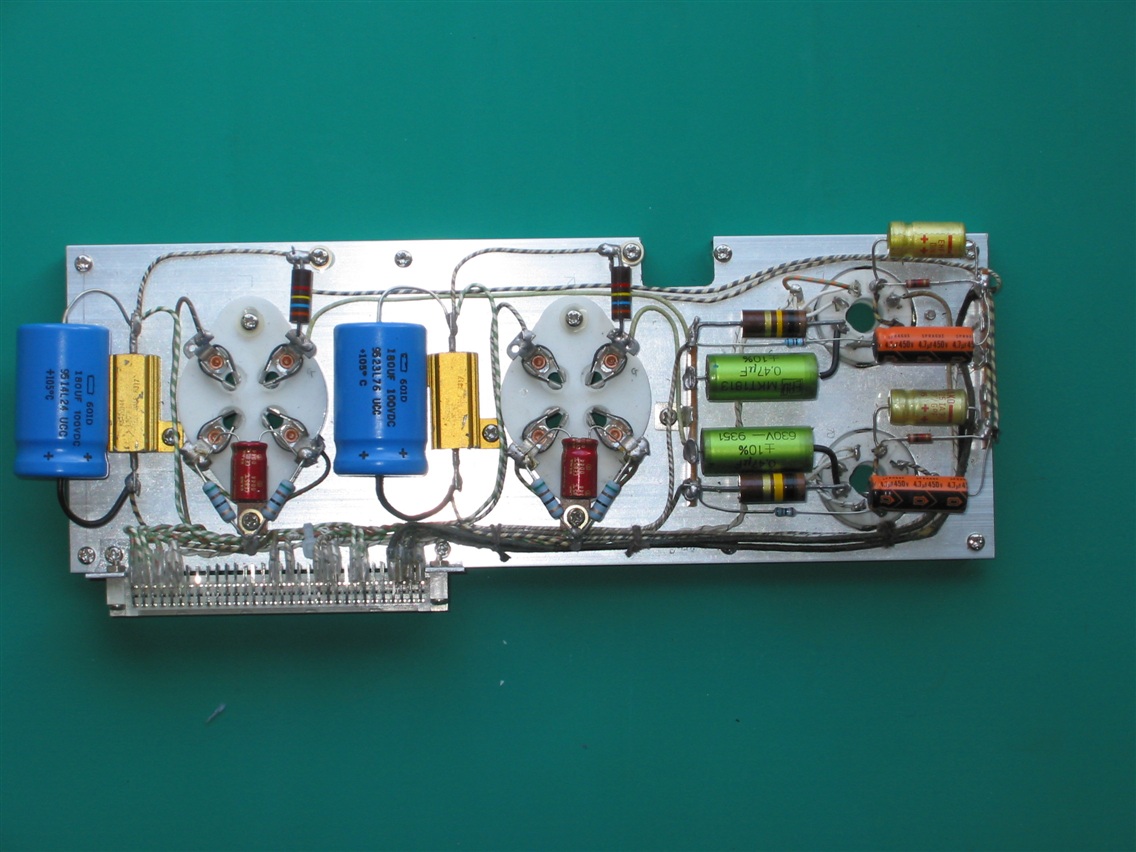

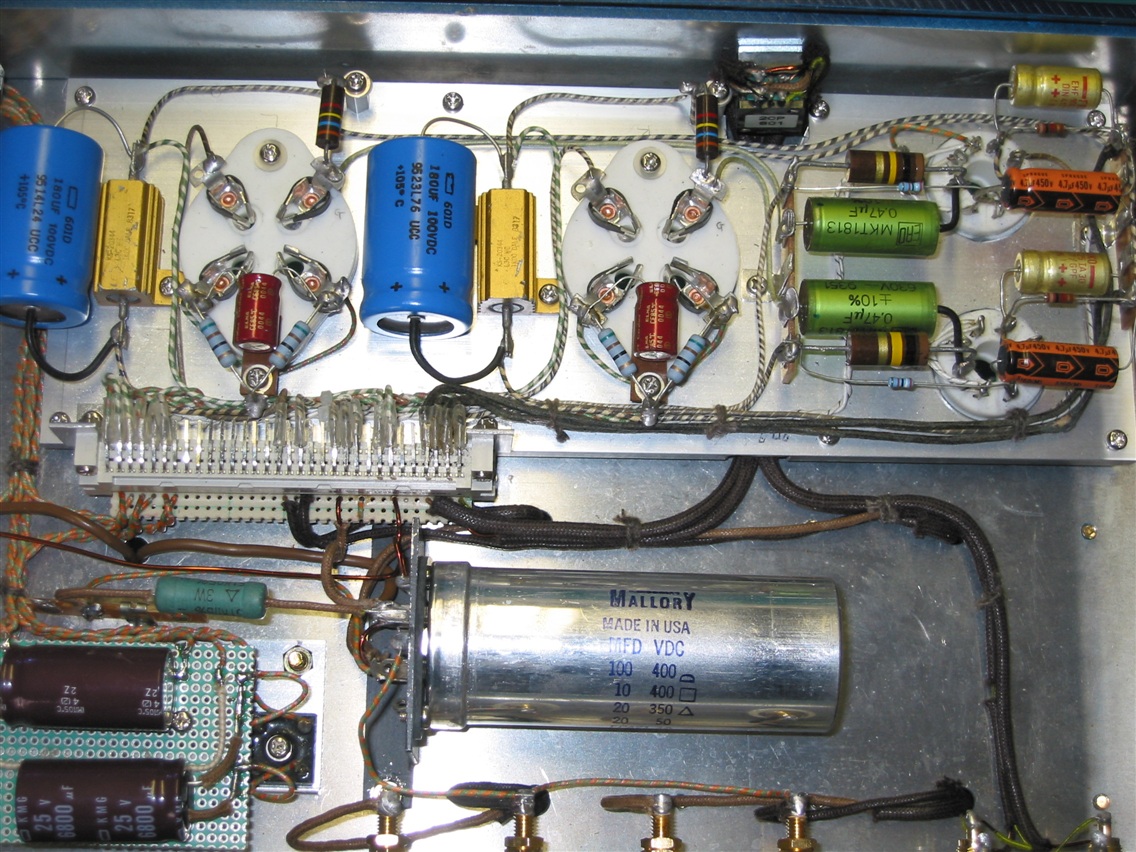

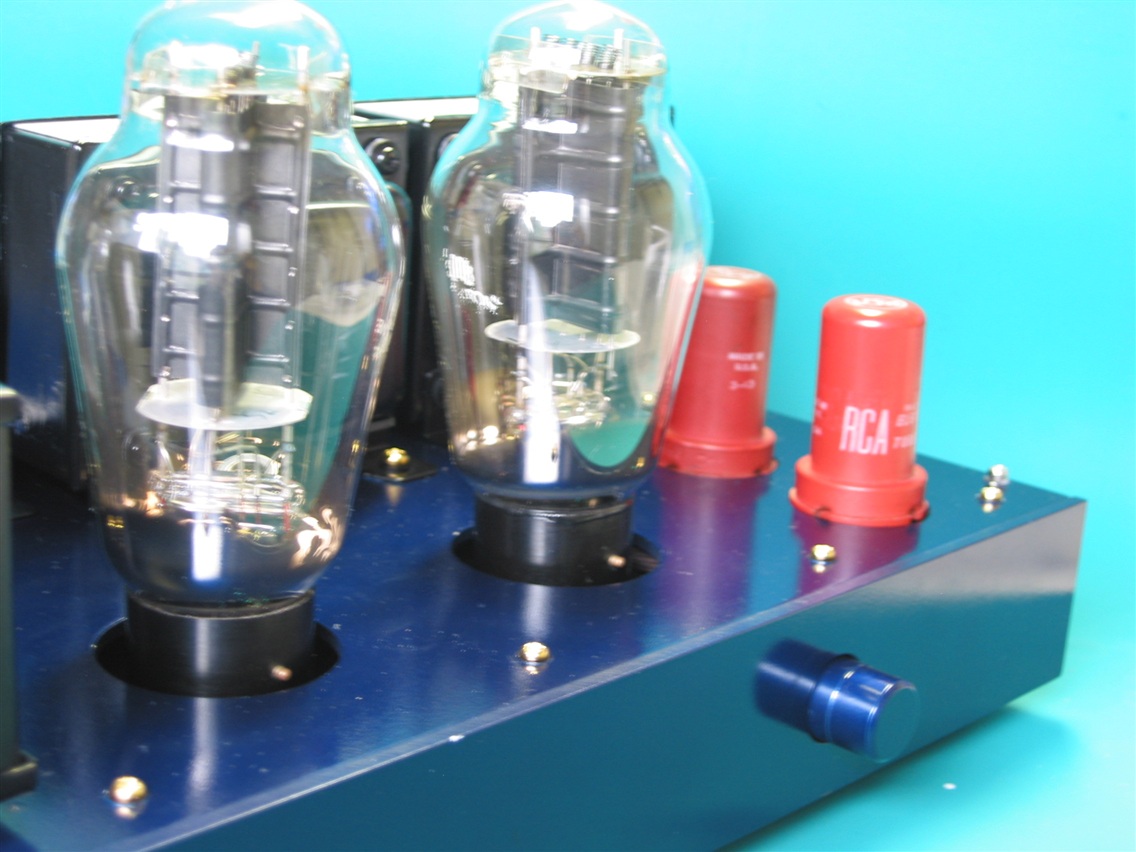

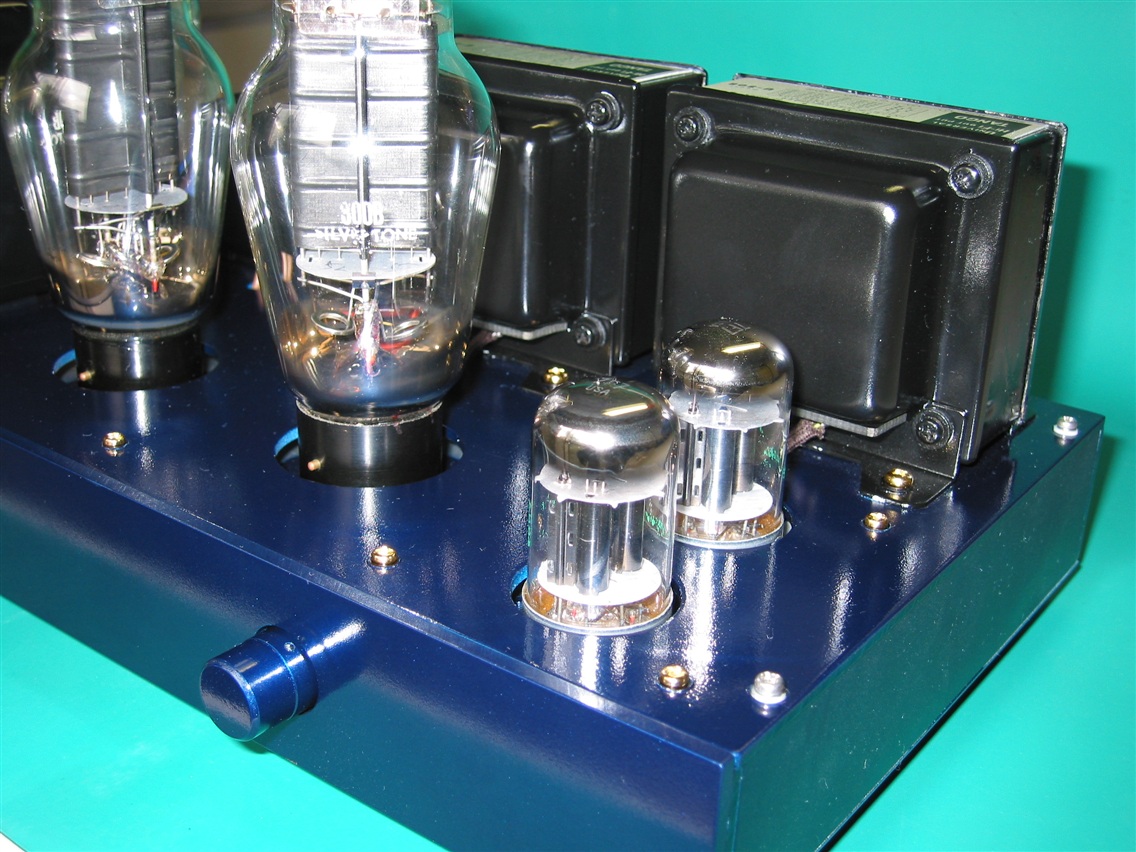

７Ｆ７は６ＳＬ７相当と聞いています。ただソケットがロクタルになります。６ＳＬ７ですとＲＣＡなど高価でなかなか使えませんが、 同等管で安く手に入ります。様子を見るため使ってみました。
また絶縁不良のSpragueバンブルビーが手元にあります、何とか使えるよう回路を工夫してみました。絶縁抵抗は６００Ｖで２０ＭΩ程度で不良のレベルです。 １００Ｖでは１５０ＭΩ程度あります。７Ｆ７をＳＲＰＰとして、電源投入時に高電圧がかからないようにします。また出力管のバイアスが変動を受けないよう 定電流回路としました。これで大丈夫とは言い切れませんがしばらくは使えると思います。

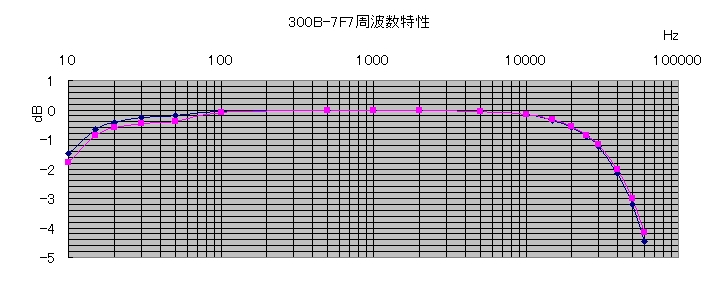

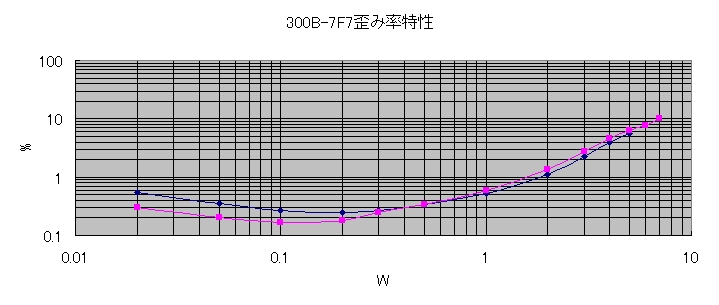

さてその効果は、かなり厚みが増していい感じです。とくに倍音に魅力があります。
