３００Ｂシングル１９　2011/5/18

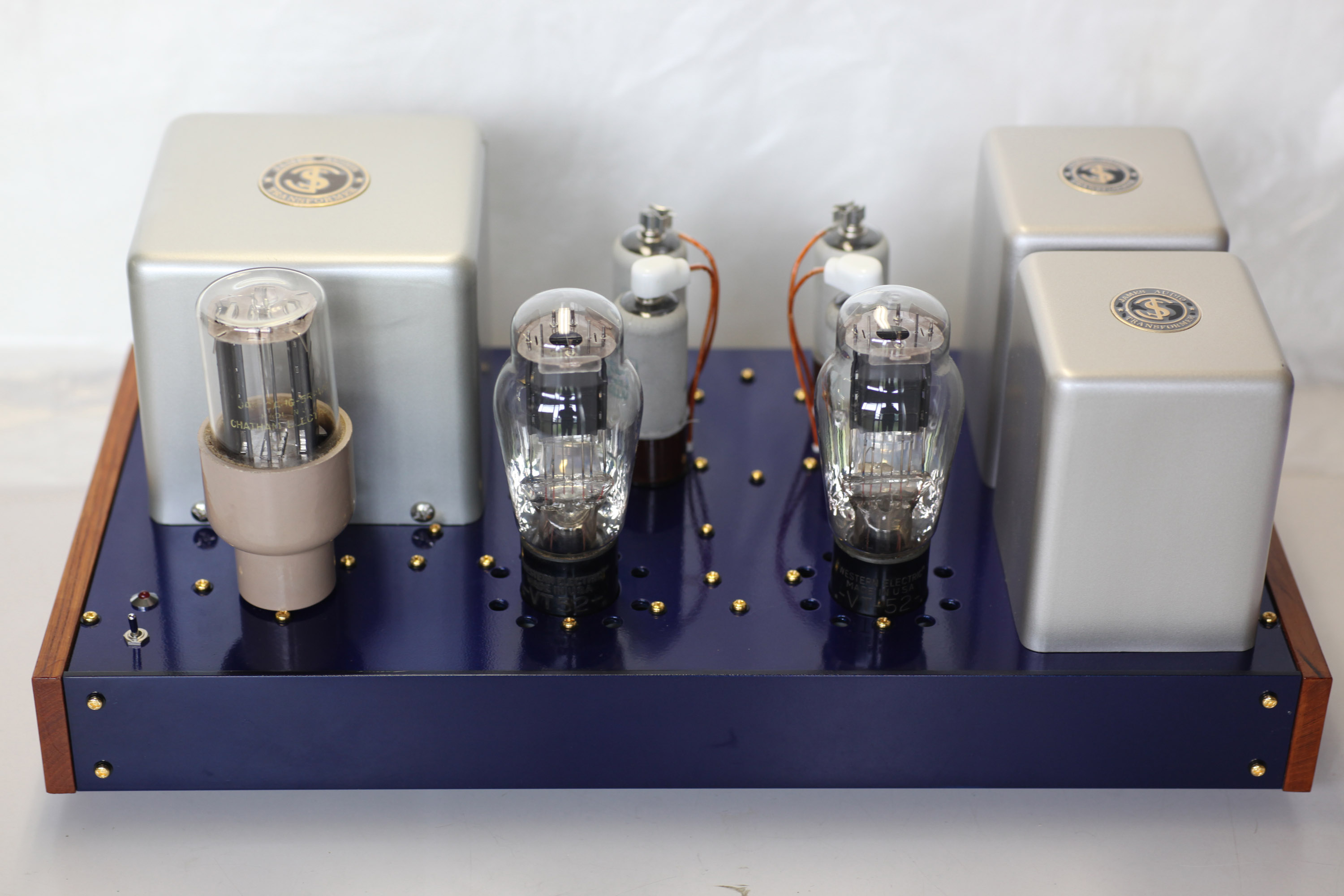

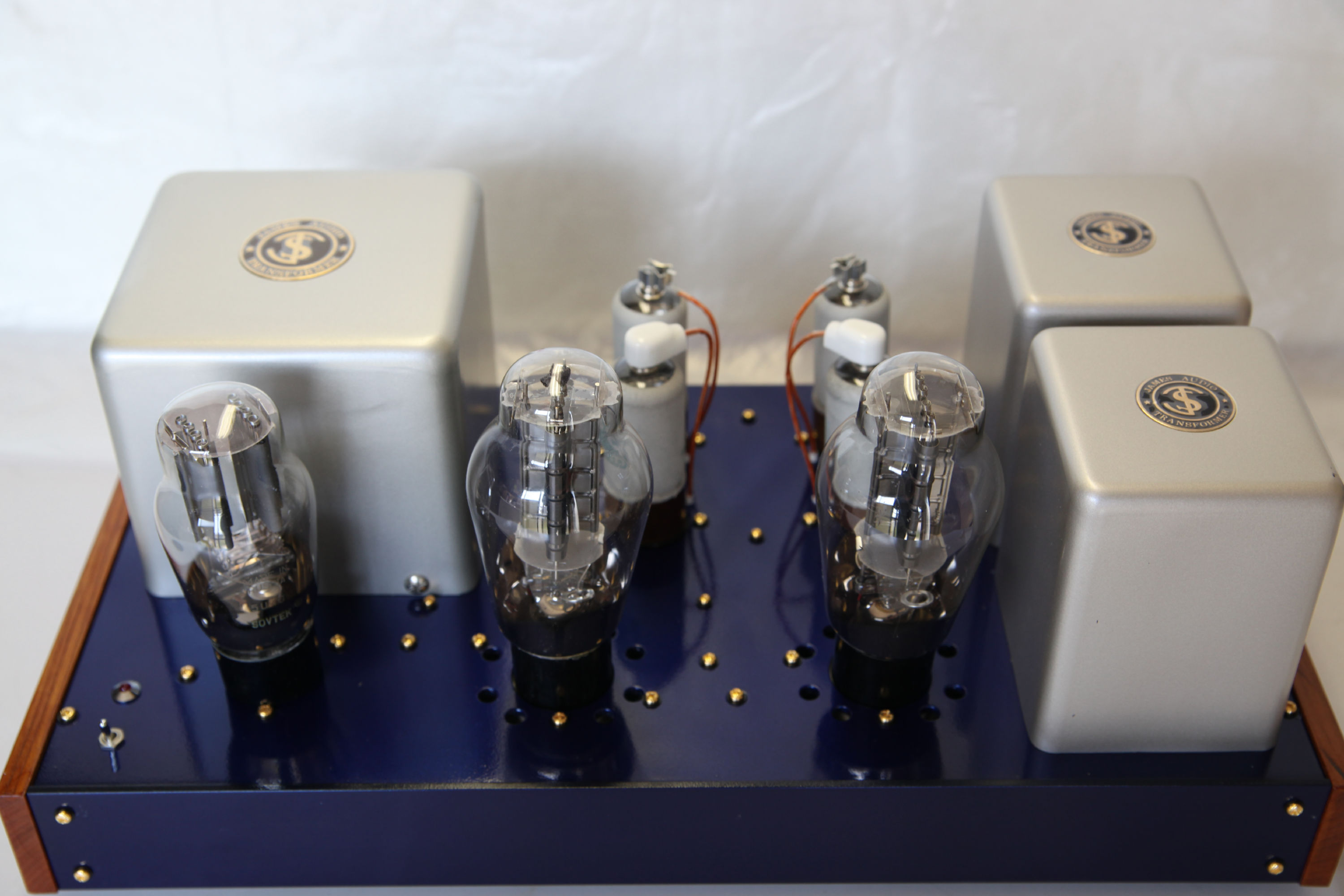

　Ｊａｍｅｓ製トランスで作りました。CRはブラックビューティーとリケノームです。

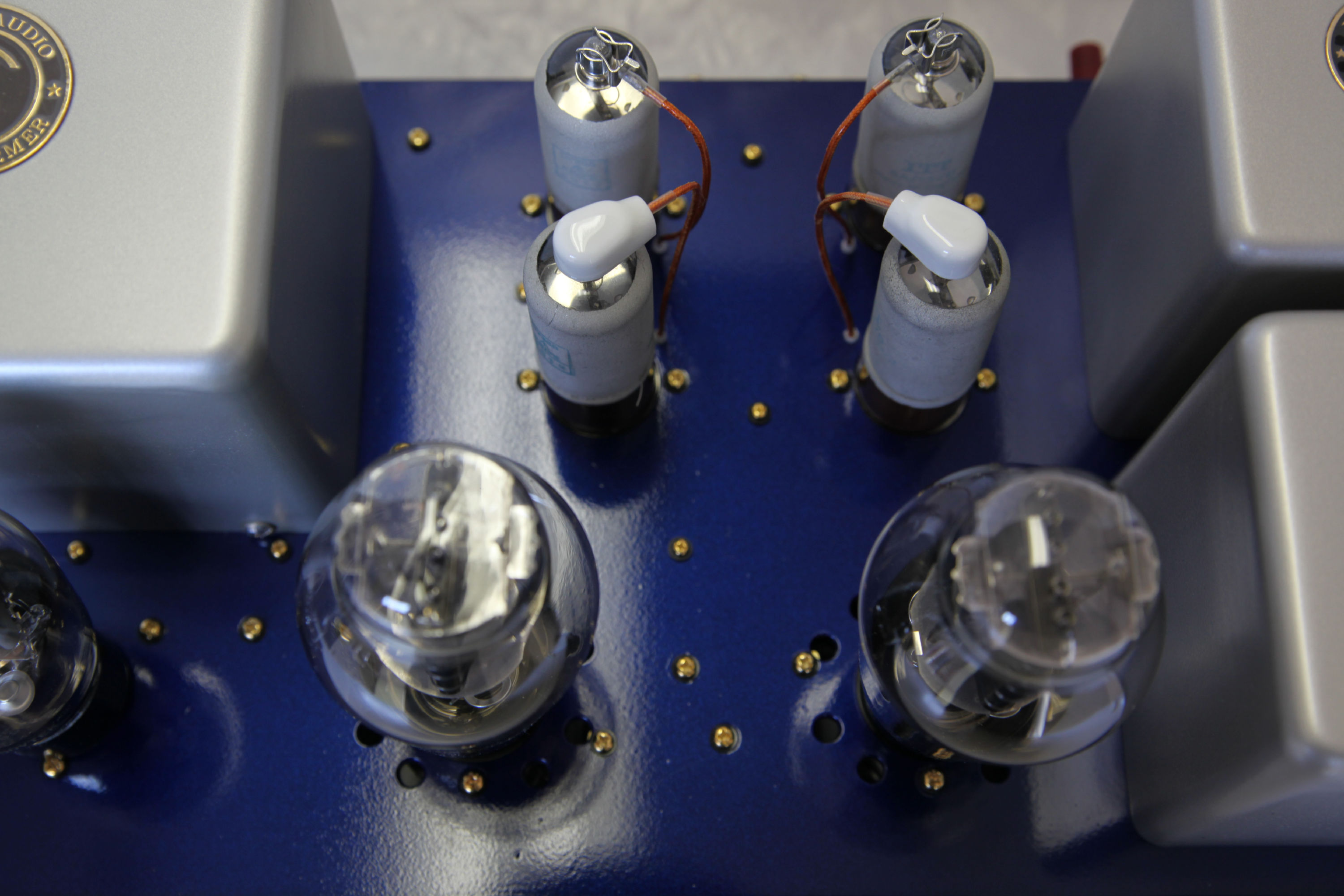

　いつものEF37AのSRPPですが、繊細さはこれがいいです。

回路図

Ｒch
166mV入力で１Ｗ

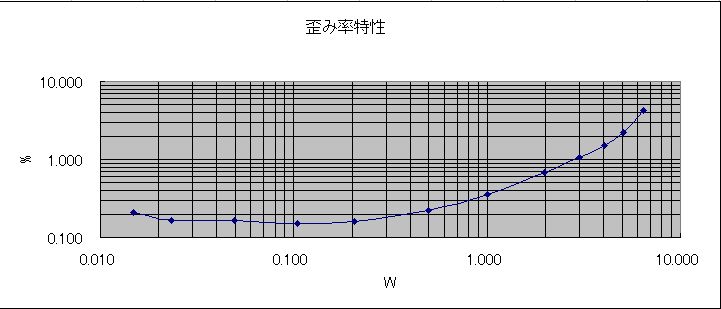

歪み率　1Khz　-　0.45%
　　　　　10Khz　-　0.82%
　　　　　100hz　-　0.51%
ノイズ入力ショート時　0.39mV

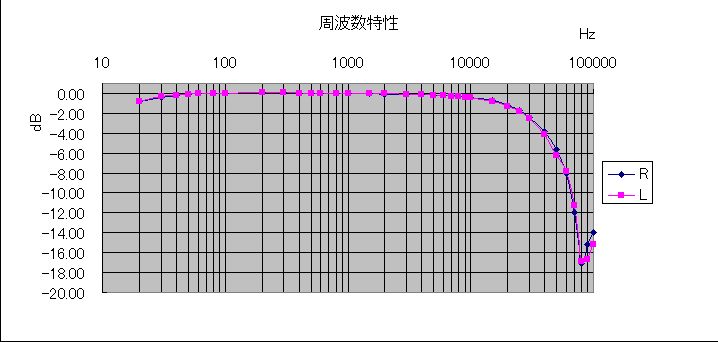

周波数特性　20hz　-0.80dB
　　　　　　　　30hz　-0.33dB
　　　　　　　　10Khz　-0.41dB
　　　　　　　　20Khz　-1.21dB
Ｌch
165mV入力で１Ｗ
歪み率　1Khz　-　0.46%
　　　　　10Khz　-　0.51%
　　　　　100hz　-　0.58%
ノイズ入力ショート時　0.5mV
周波数特性　20hz　-0.76dB
　　　　　　　　30hz　-0.30dB
　　　　　　　　10Khz　-0.42dB
　　　　　　　　20Khz　-1.25dB

下の表とは多少の違いがありますが測定時期も球も違います。
