３００Ｂシングル１８　2011/5/18

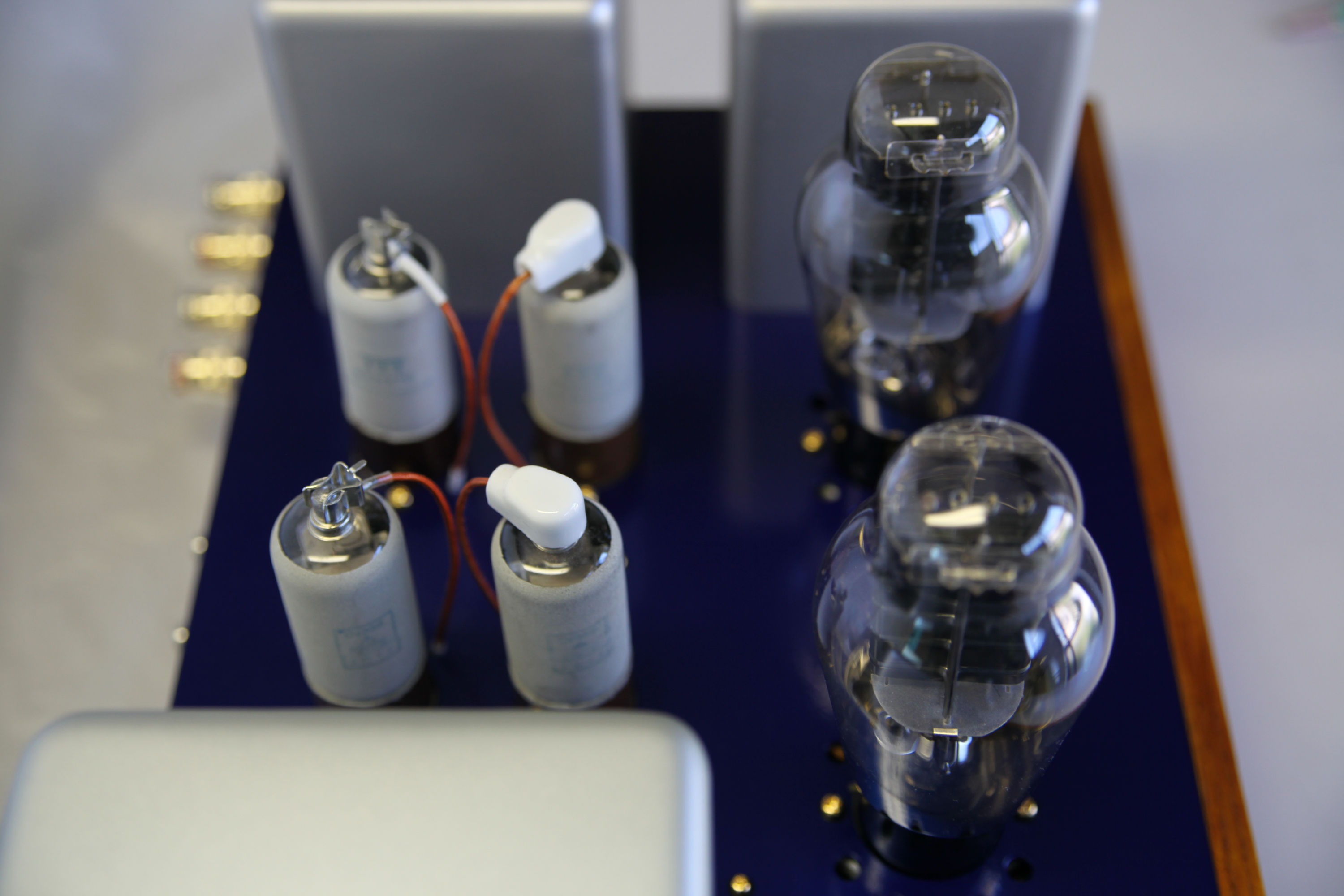

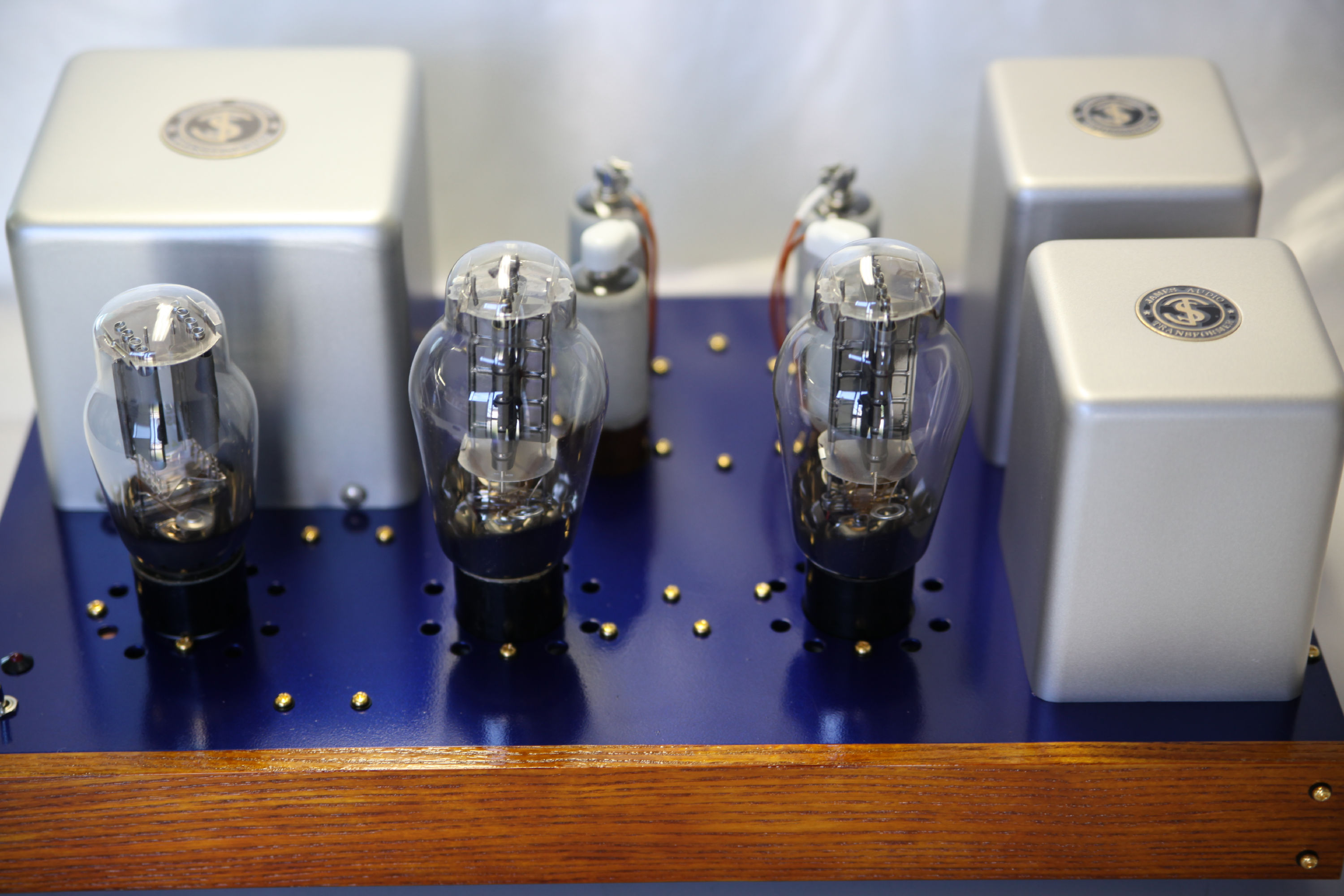

　Ｊａｍｅｓ製トランスとブラックビューティー、Ａ＆Ｂの組み合わせです。
Ｊａｍｅｓトランスは中域がとても厚く真空管アンプの名に恥じないアンプになります。 今回久々にA&Bの抵抗を使いましたが今までのイメージと違いハッキリして切れの良いアンプになりました。ほぼ同じに作りました300B19はリケノームですがそちらの方が控えめな落ち着いた感じです。

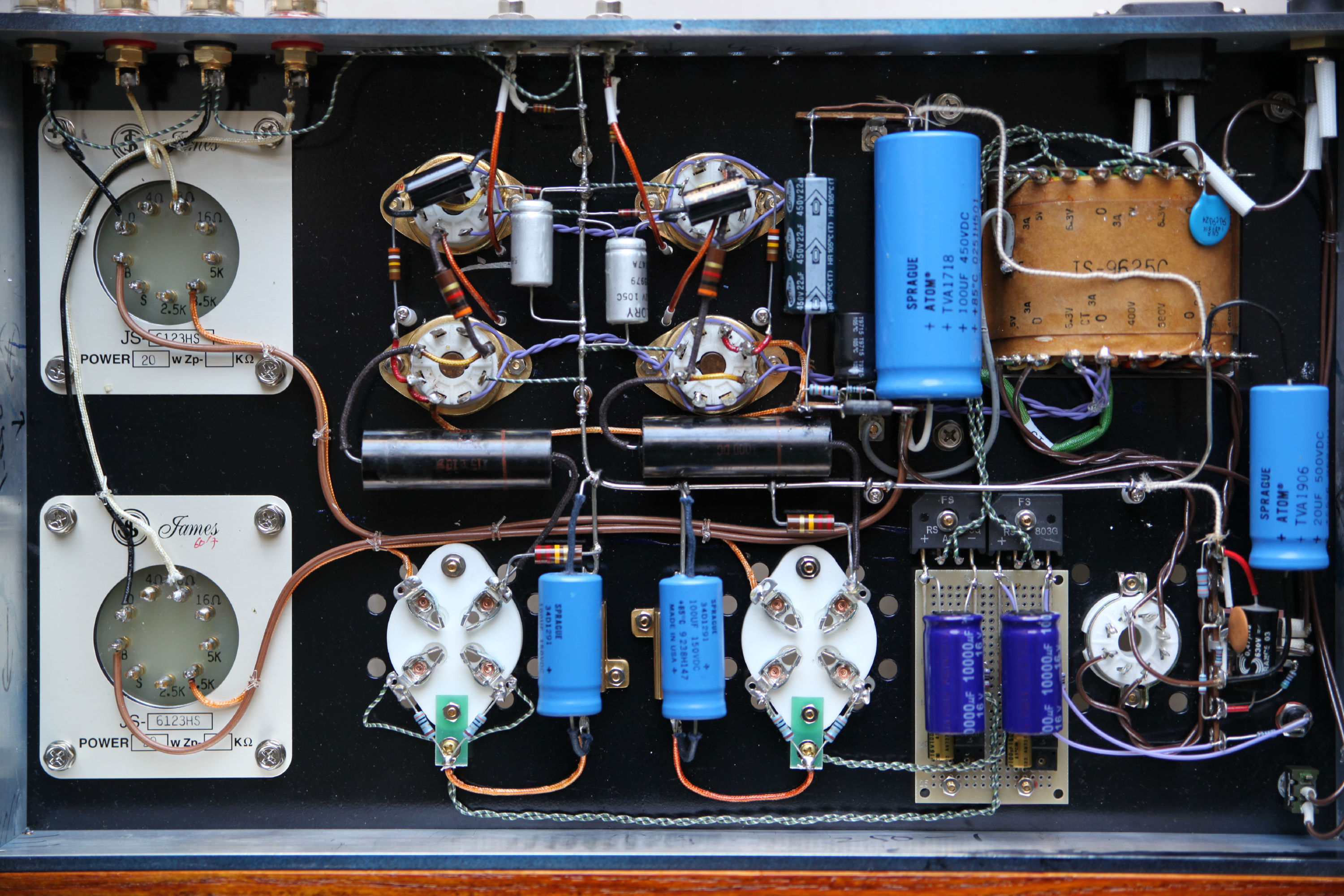

　このアンプには300Bのフィラメント回路にトランジスタでリップルフィルターを付けました。 今までは抵抗で電圧調整をしていましたが普通のダイオードでは低すぎショットキーでは高すぎて 回路が安定しませんでした。リップルフィルターで電圧調整が出来ますのでダイオードを選ぶことが出来ます。好みの問題で定電圧にはしてありません。

回路図

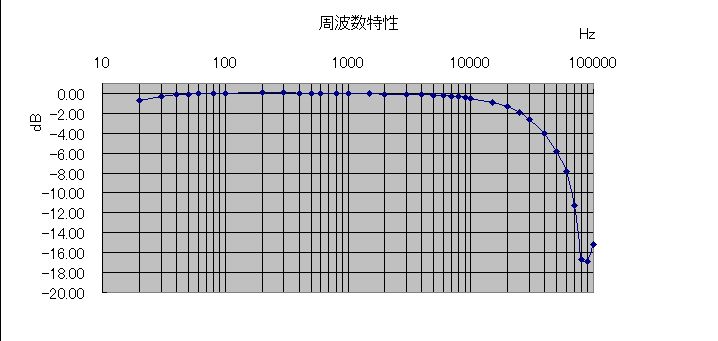

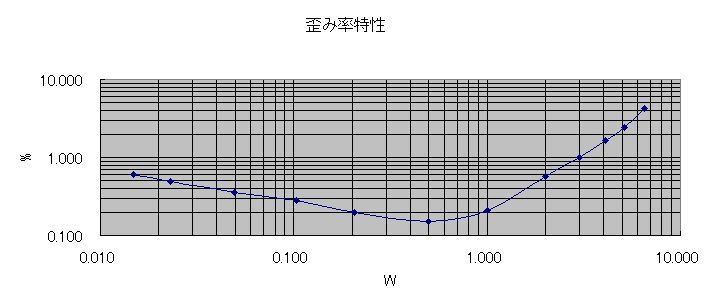

　３００Ｂが違いますのでグラフと数値は異なりますが
Ｒｃｈ　100hz歪み率＝０．４２５％　1Khz歪み率＝０．３６１％　10Khz歪み率＝０．５４１％　残留ノイズ＝２．１ｍＶ
Ｌｃｈ　100hz歪み率＝０．３４７％　1Khz歪み率＝０．３４３％　10Khz歪み率＝０．６０６％　残留ノイズ＝２．０ｍＶ
３００Ｂによって歪みの打ち消し状態が異なります。上記は試聴用、下記は測定用の３００Ｂです。
