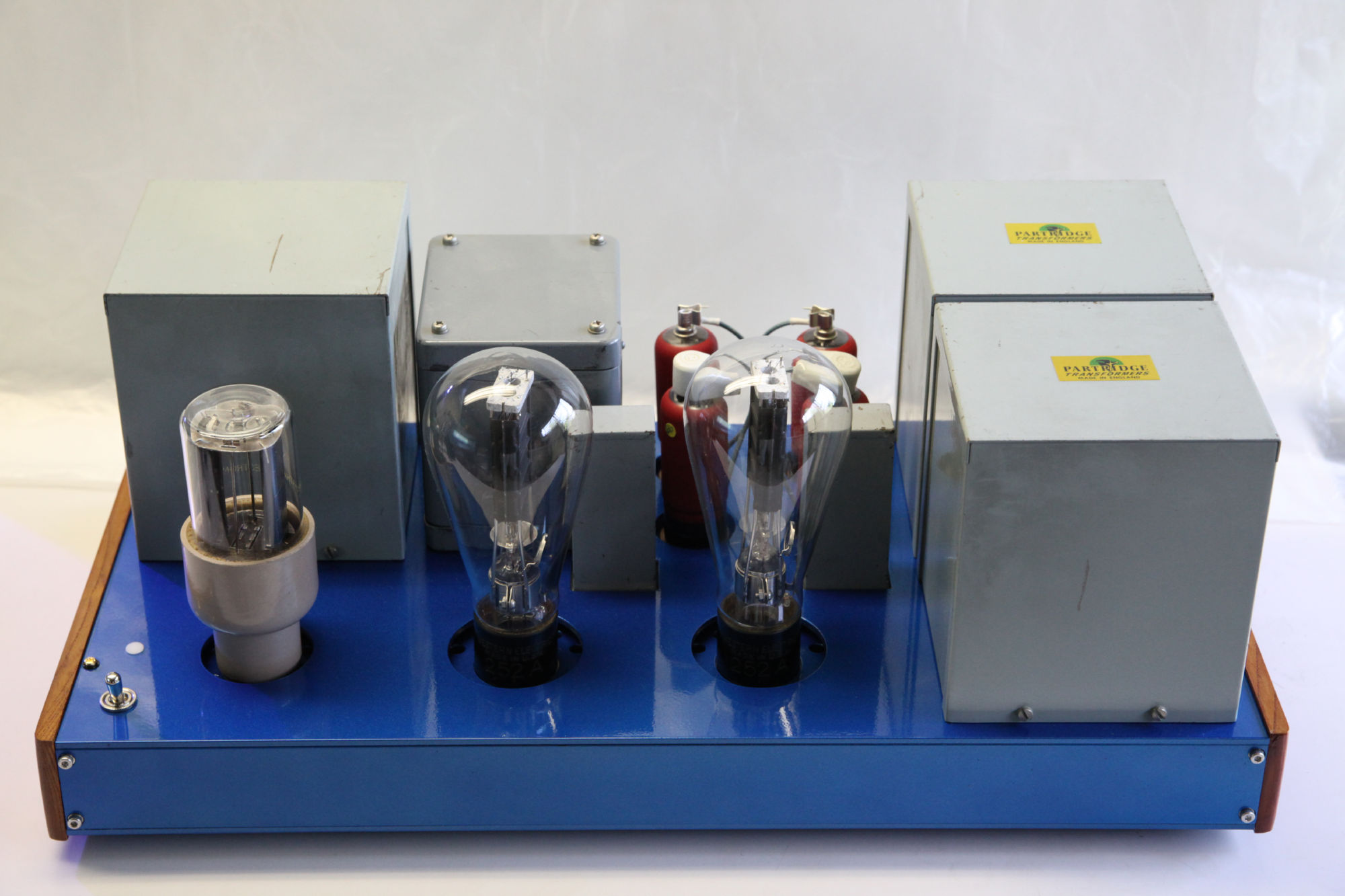

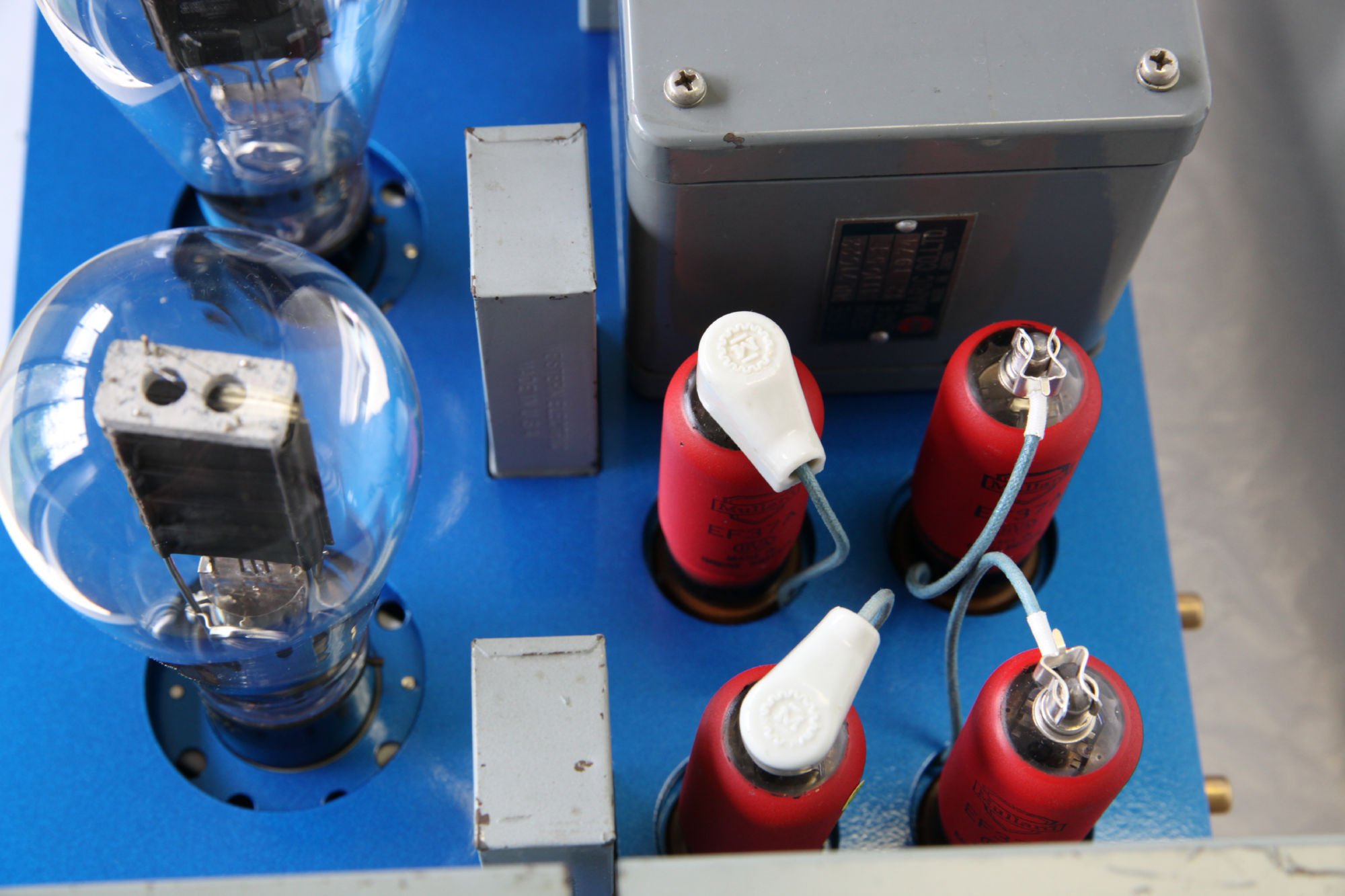

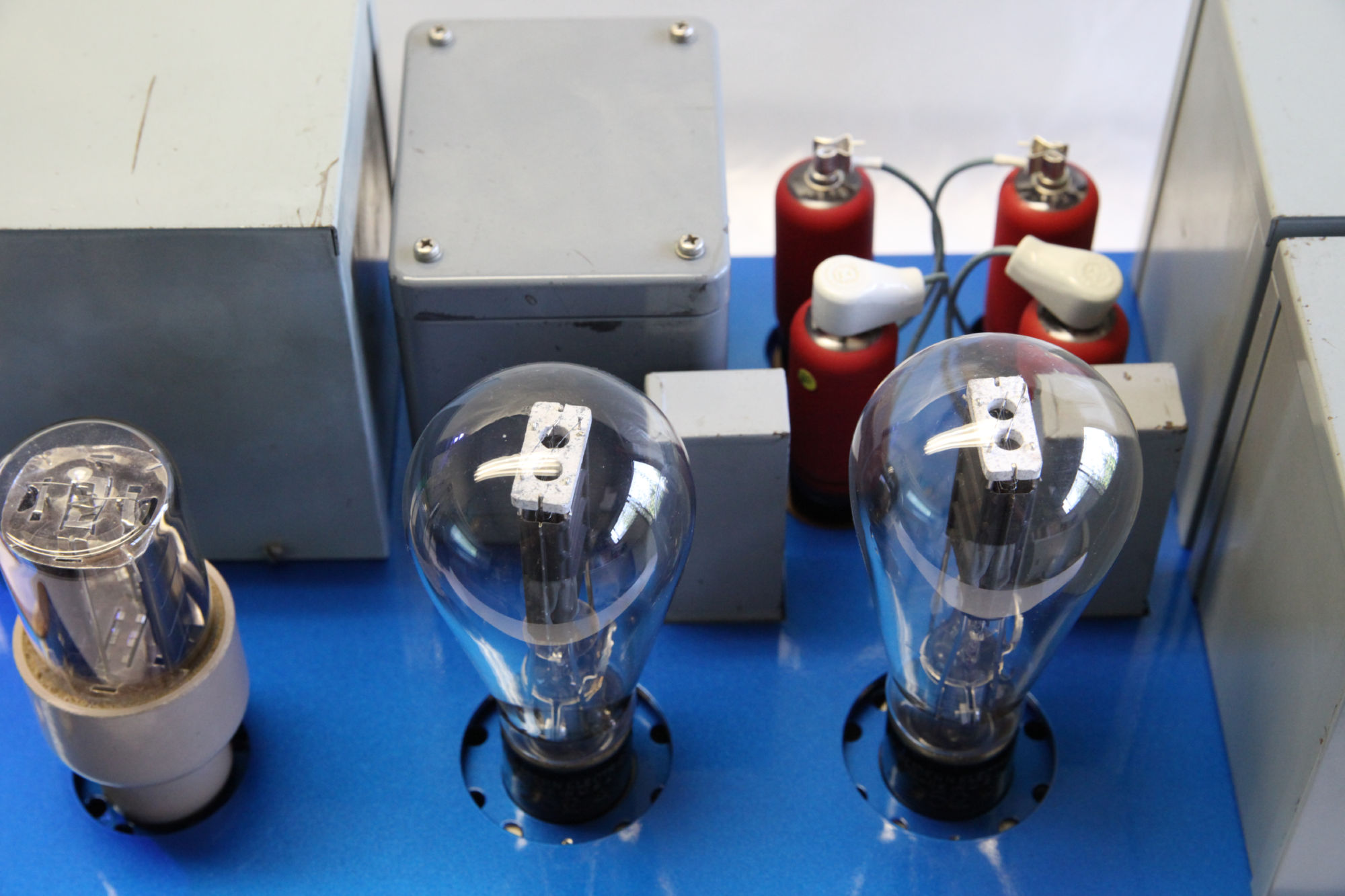

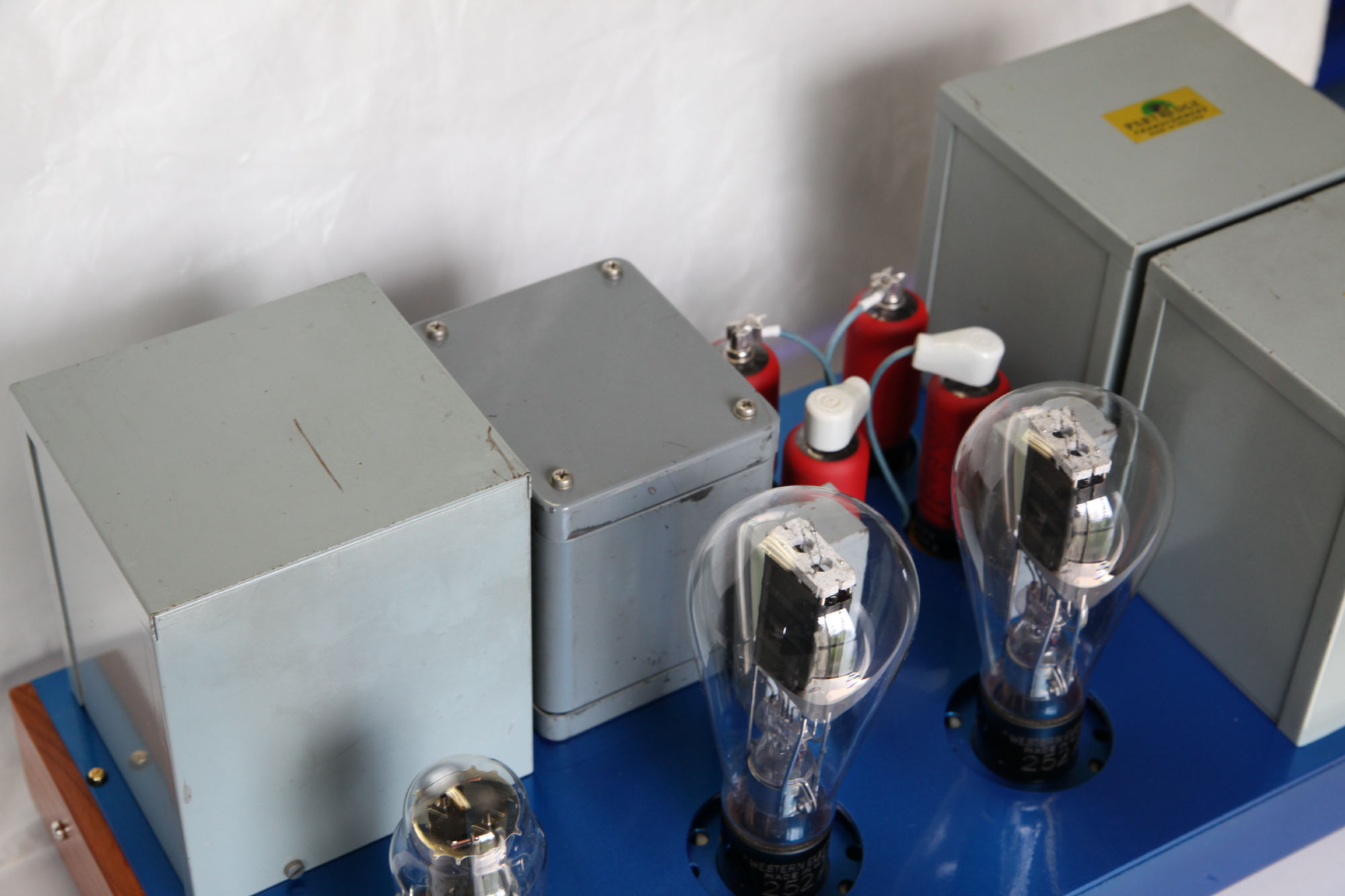

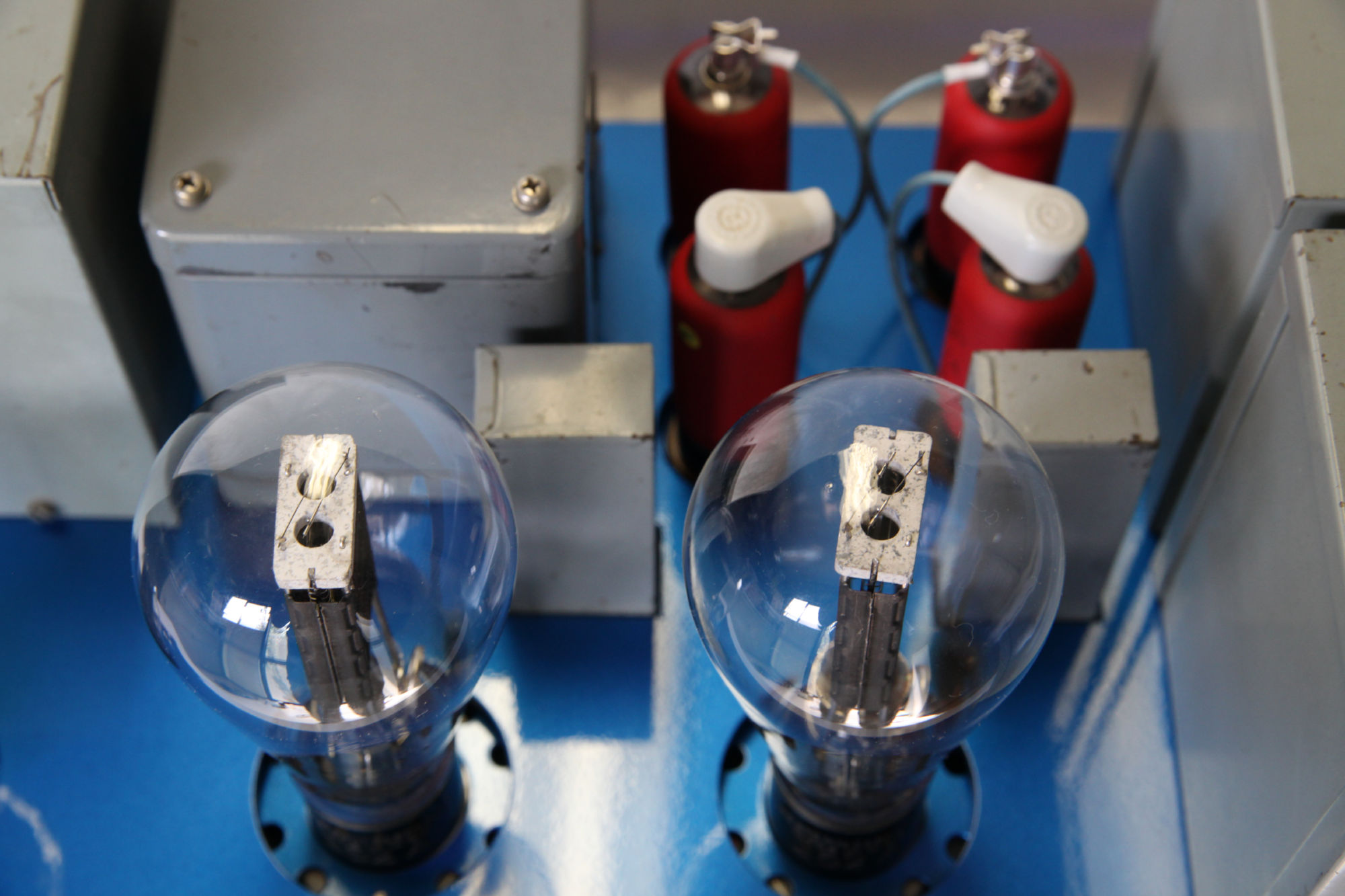

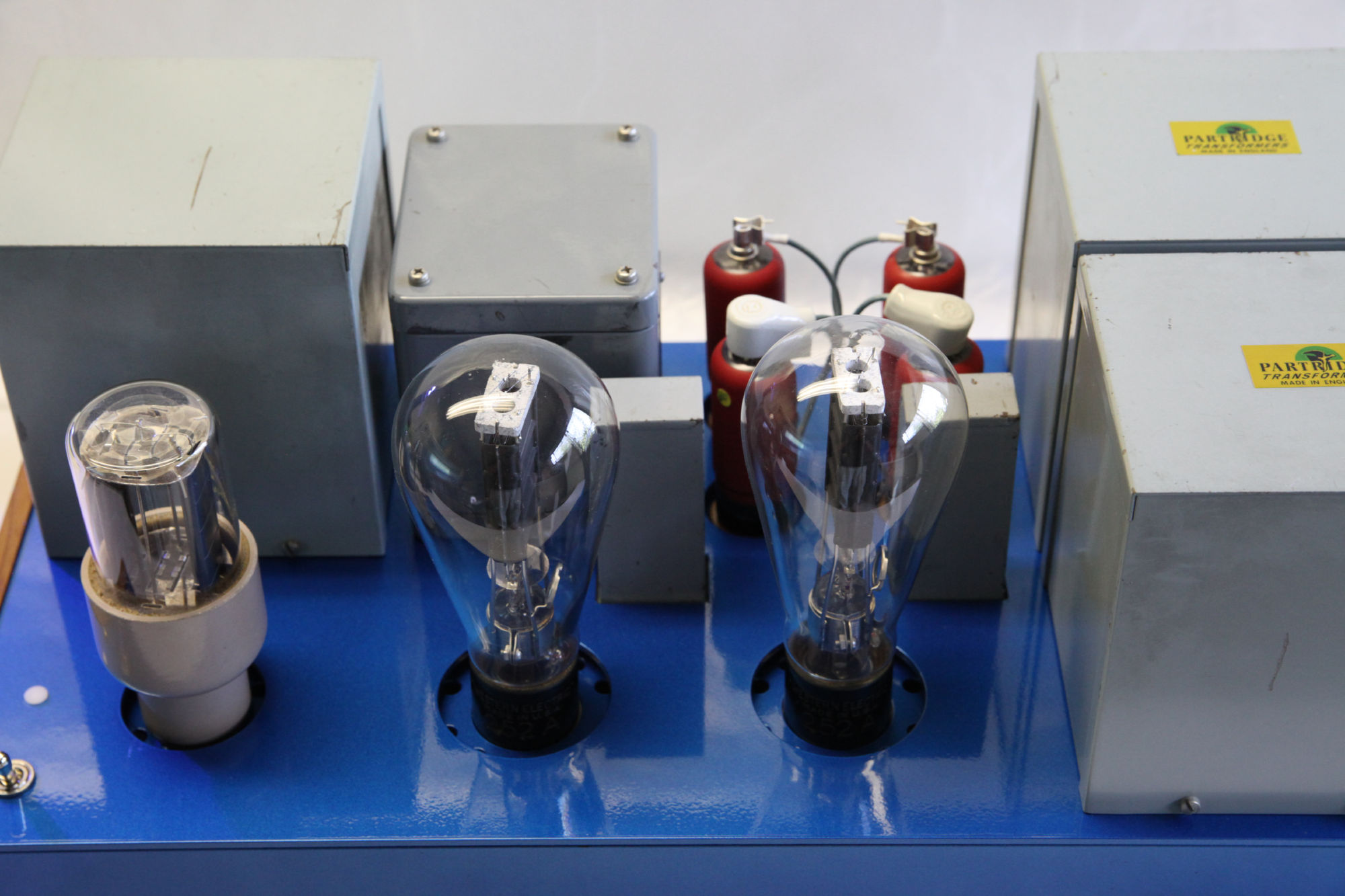

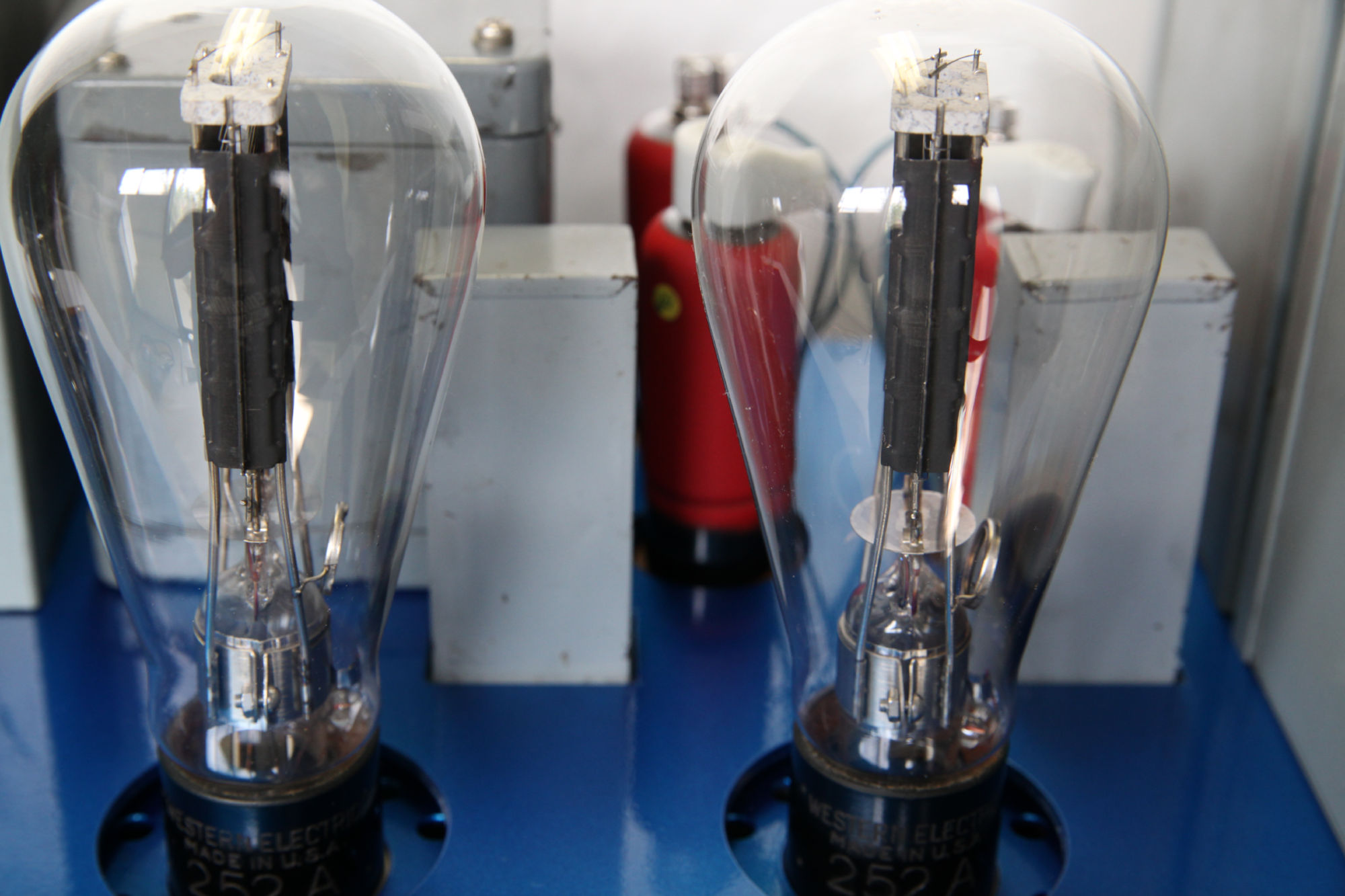

ＷＥ２５２Ａシングル　2011/8/11

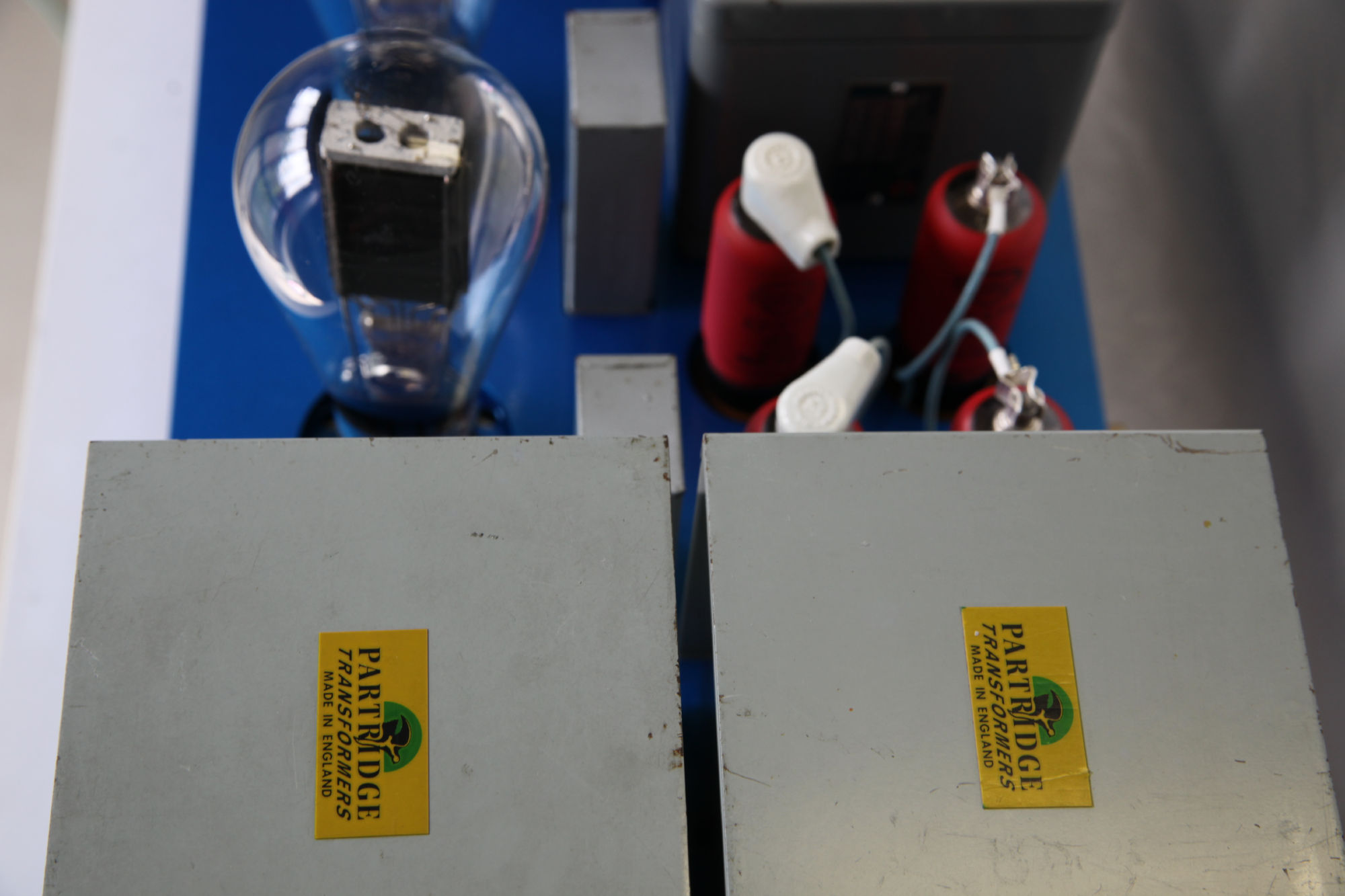

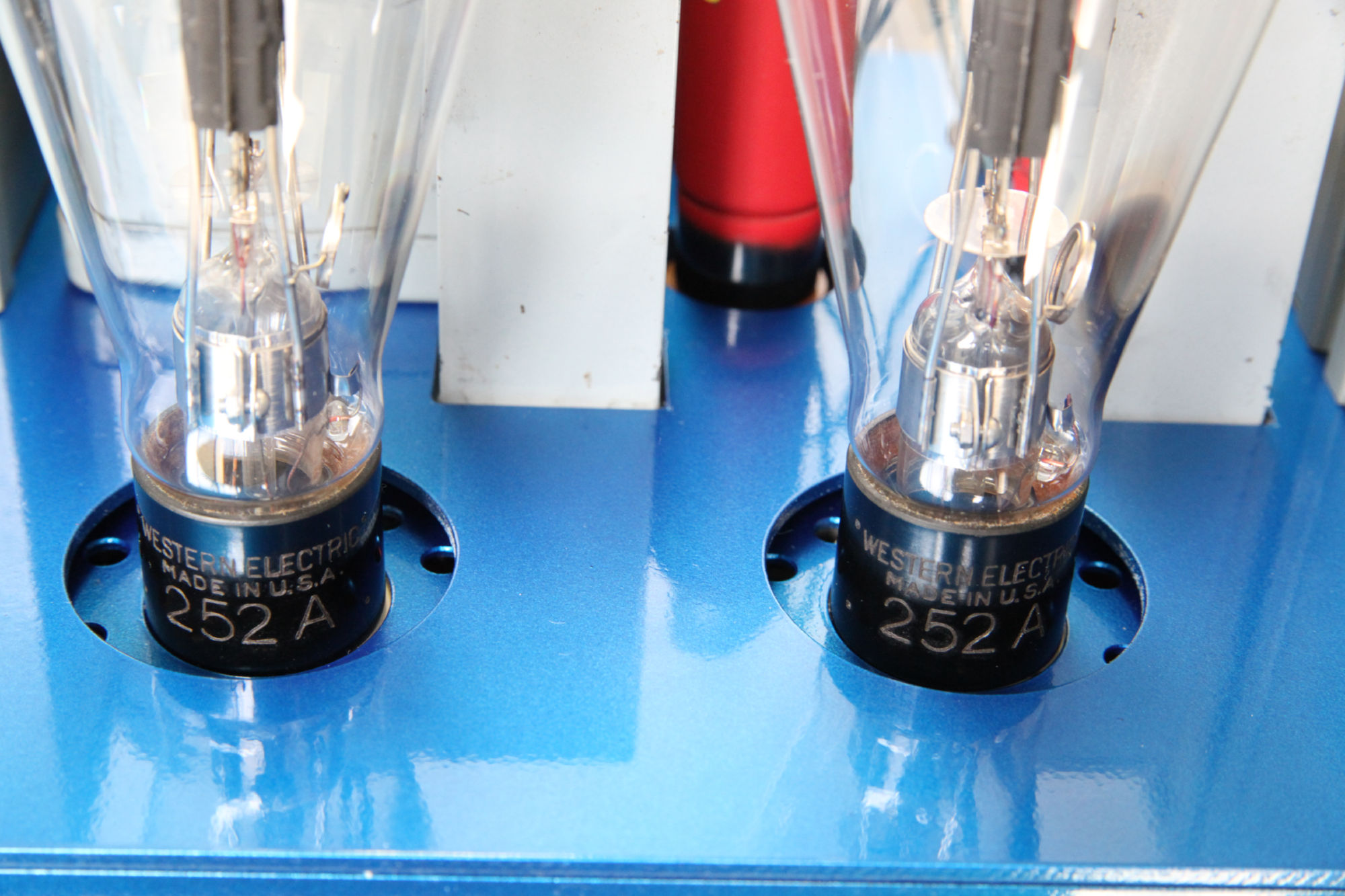

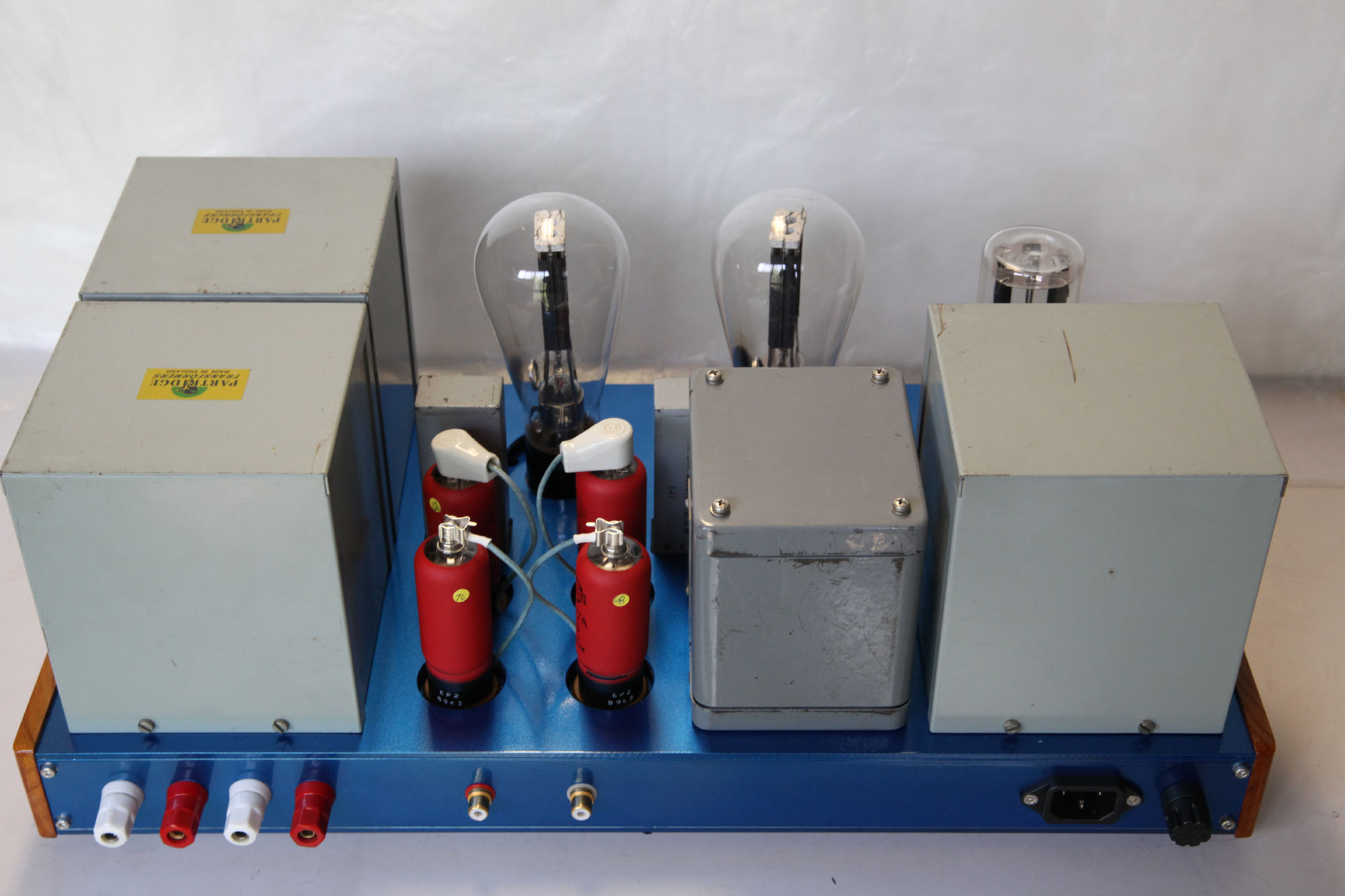

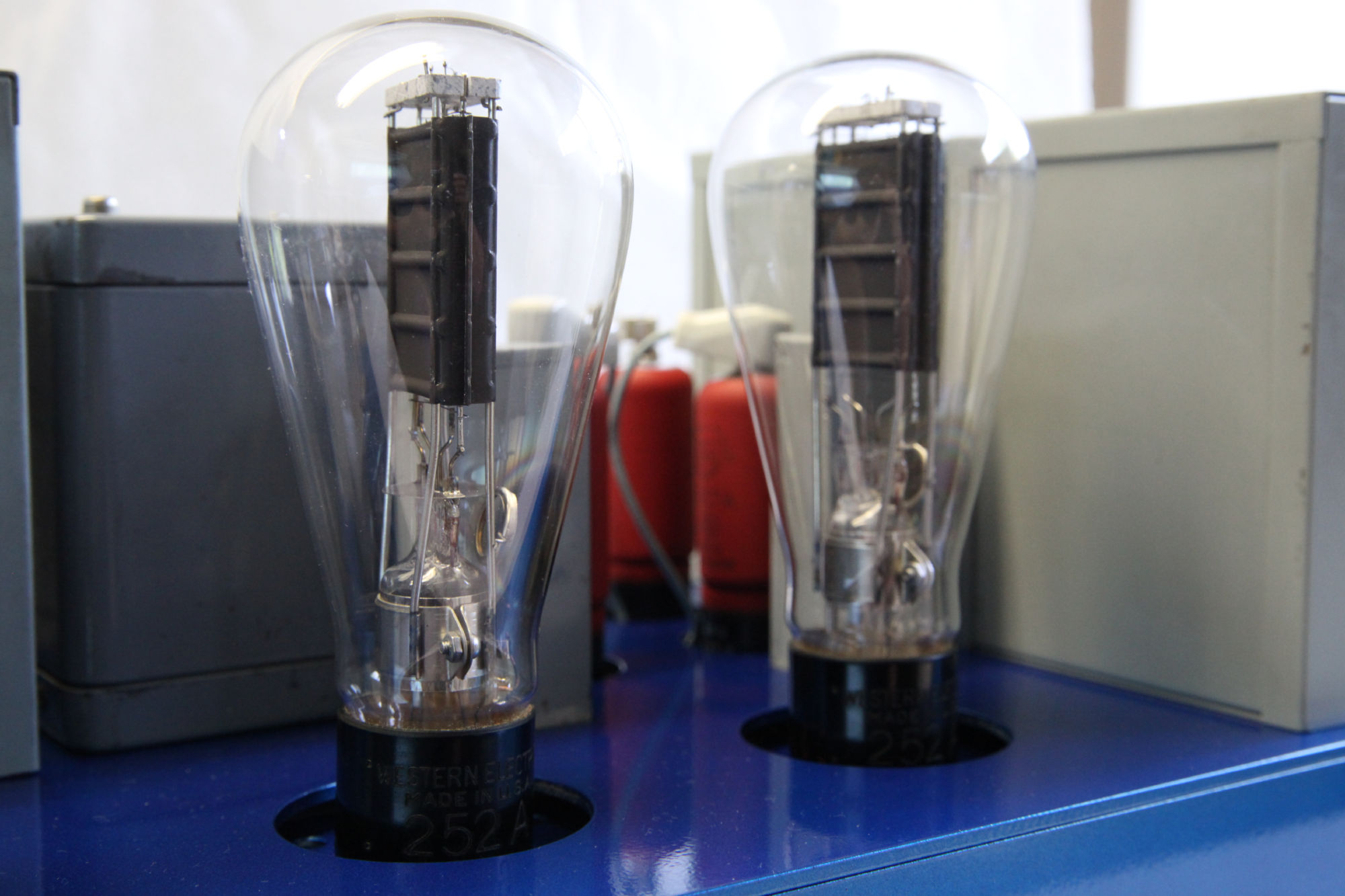

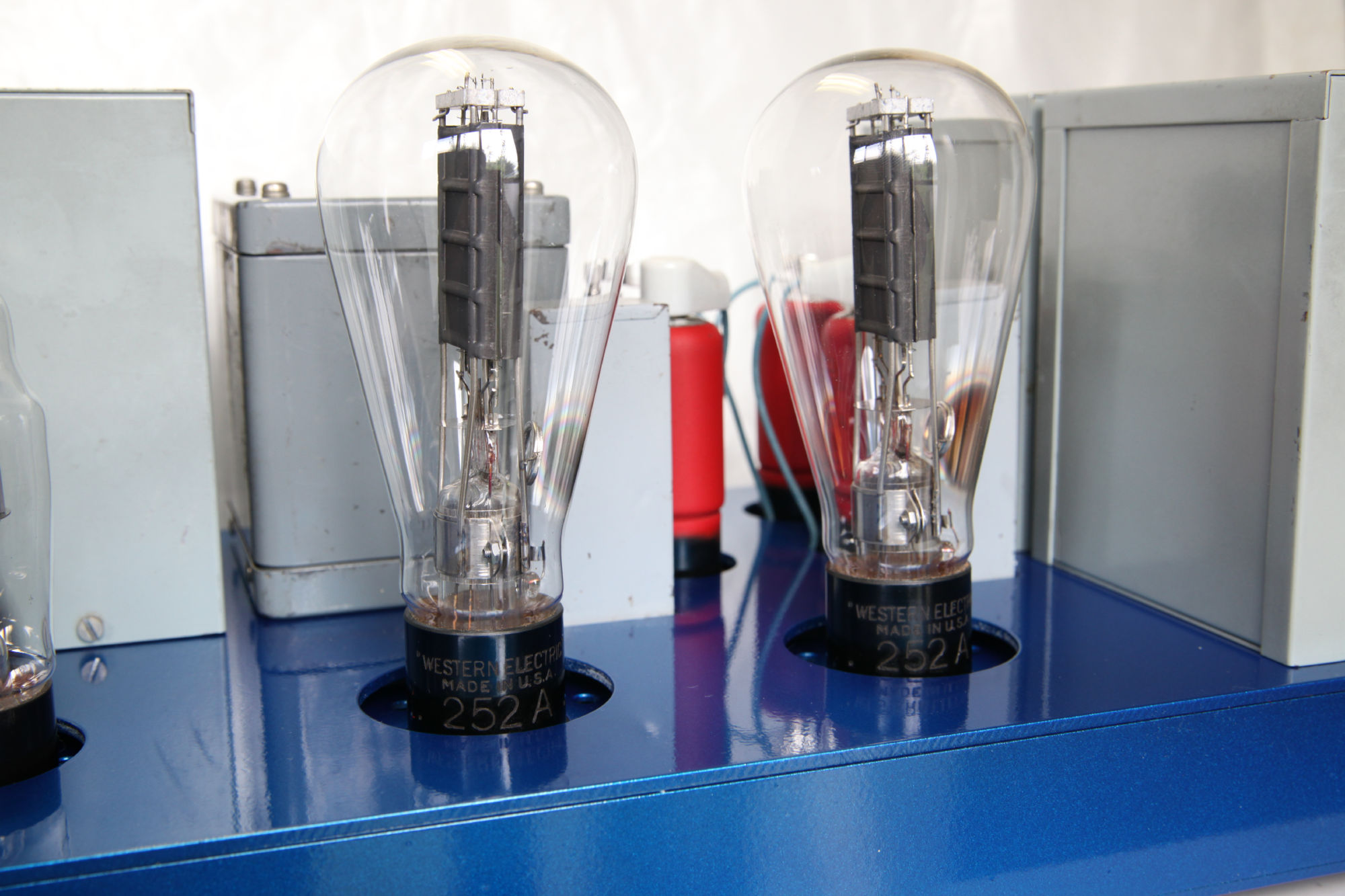

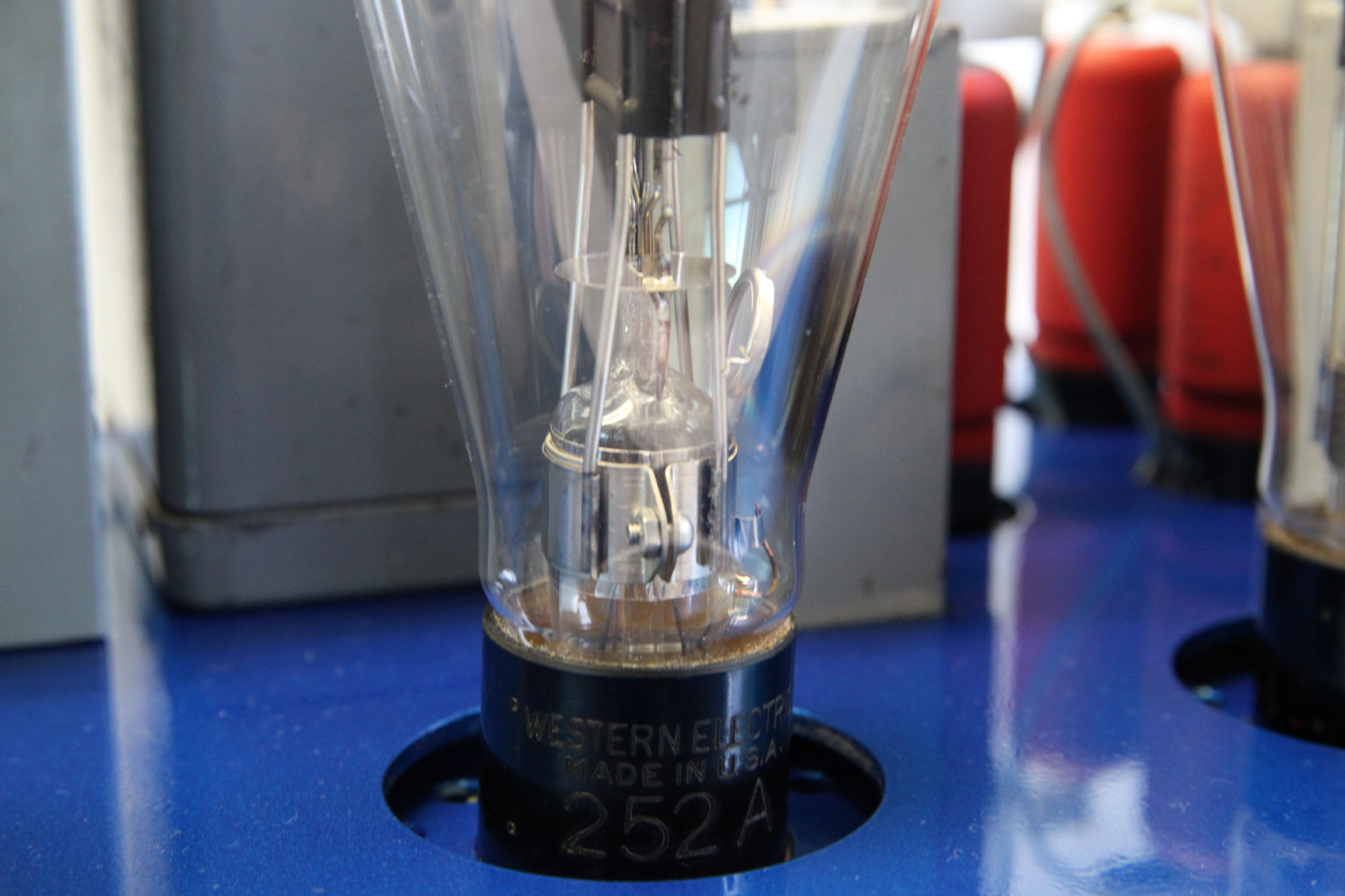

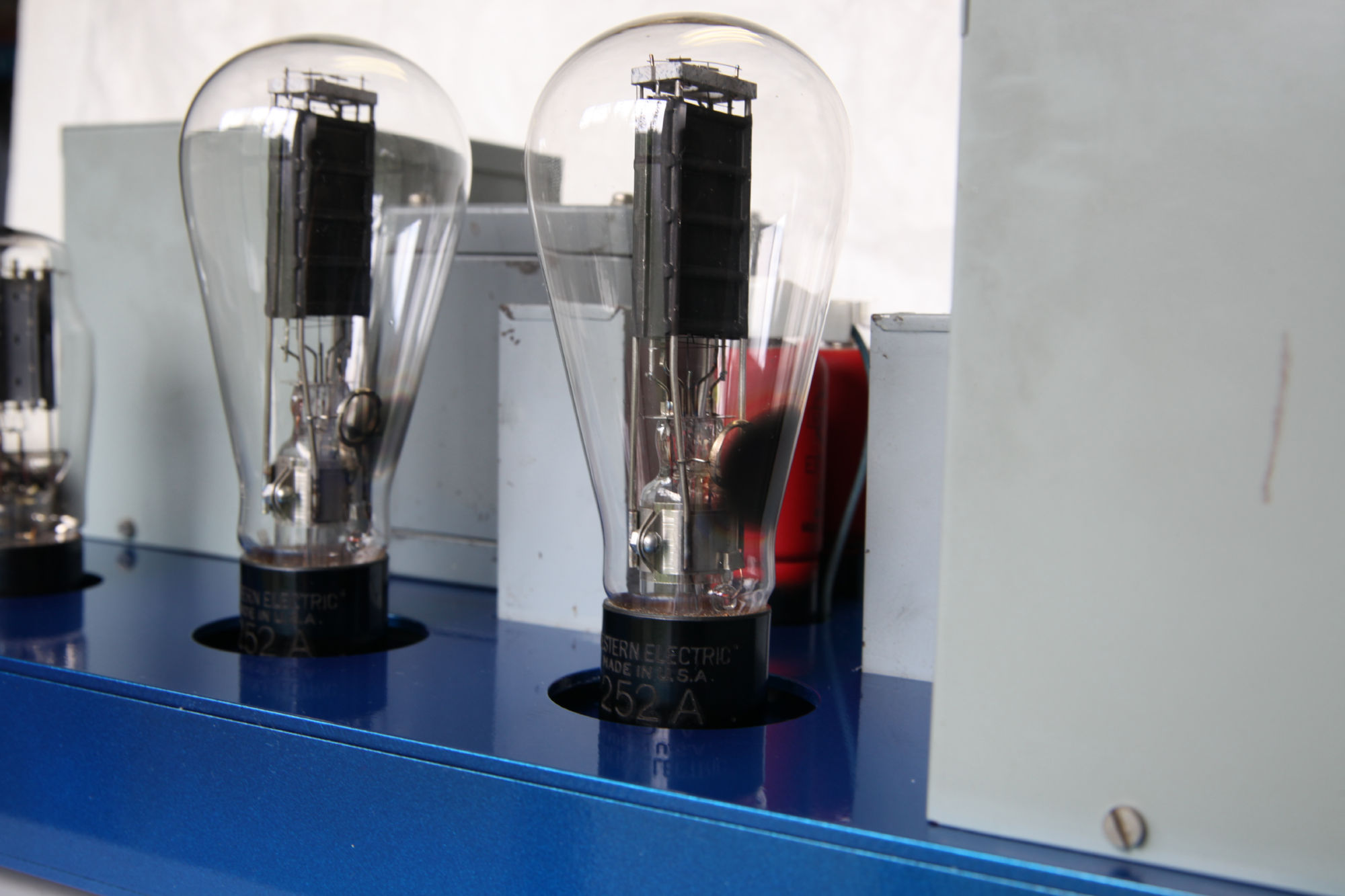

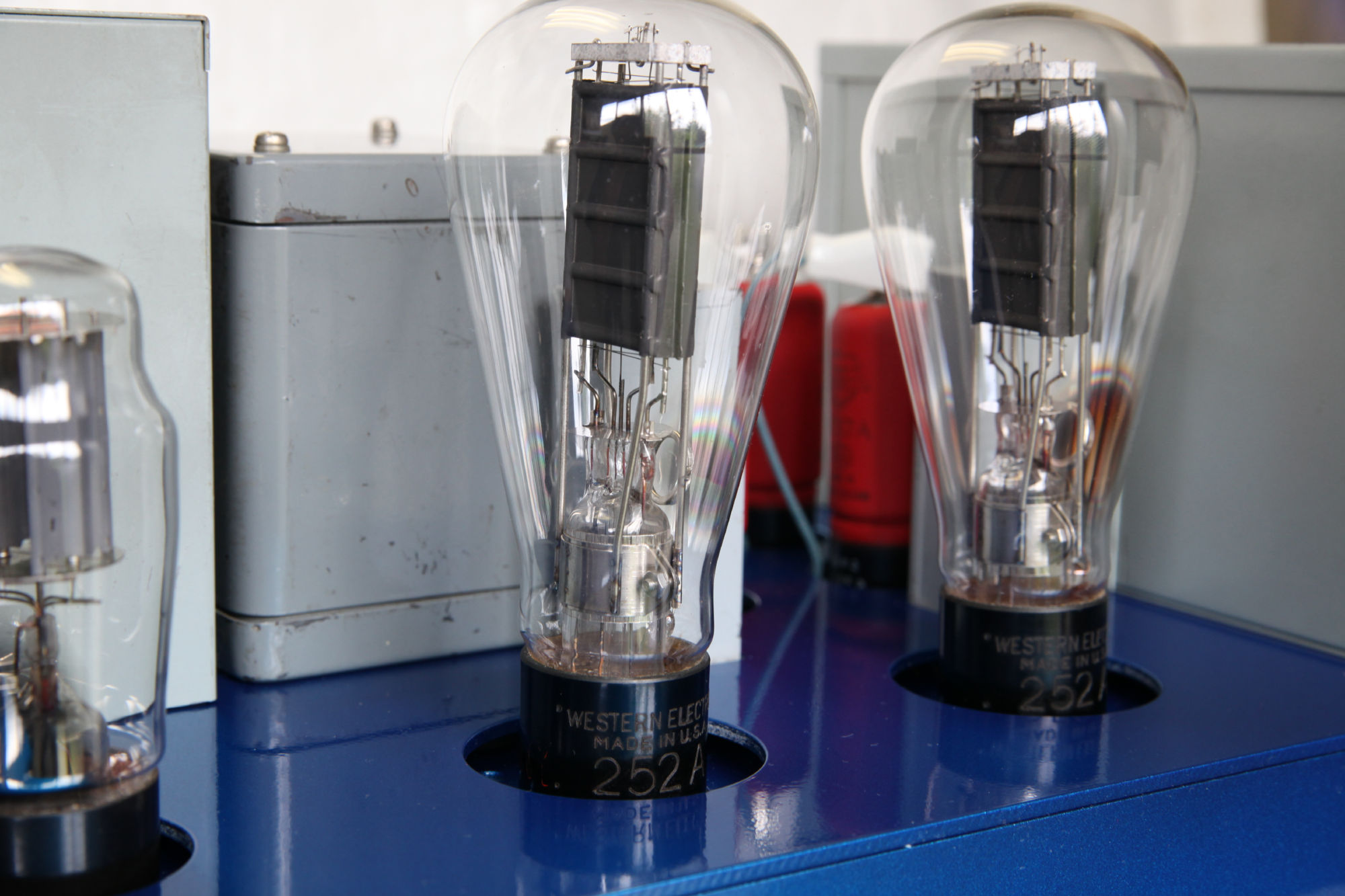

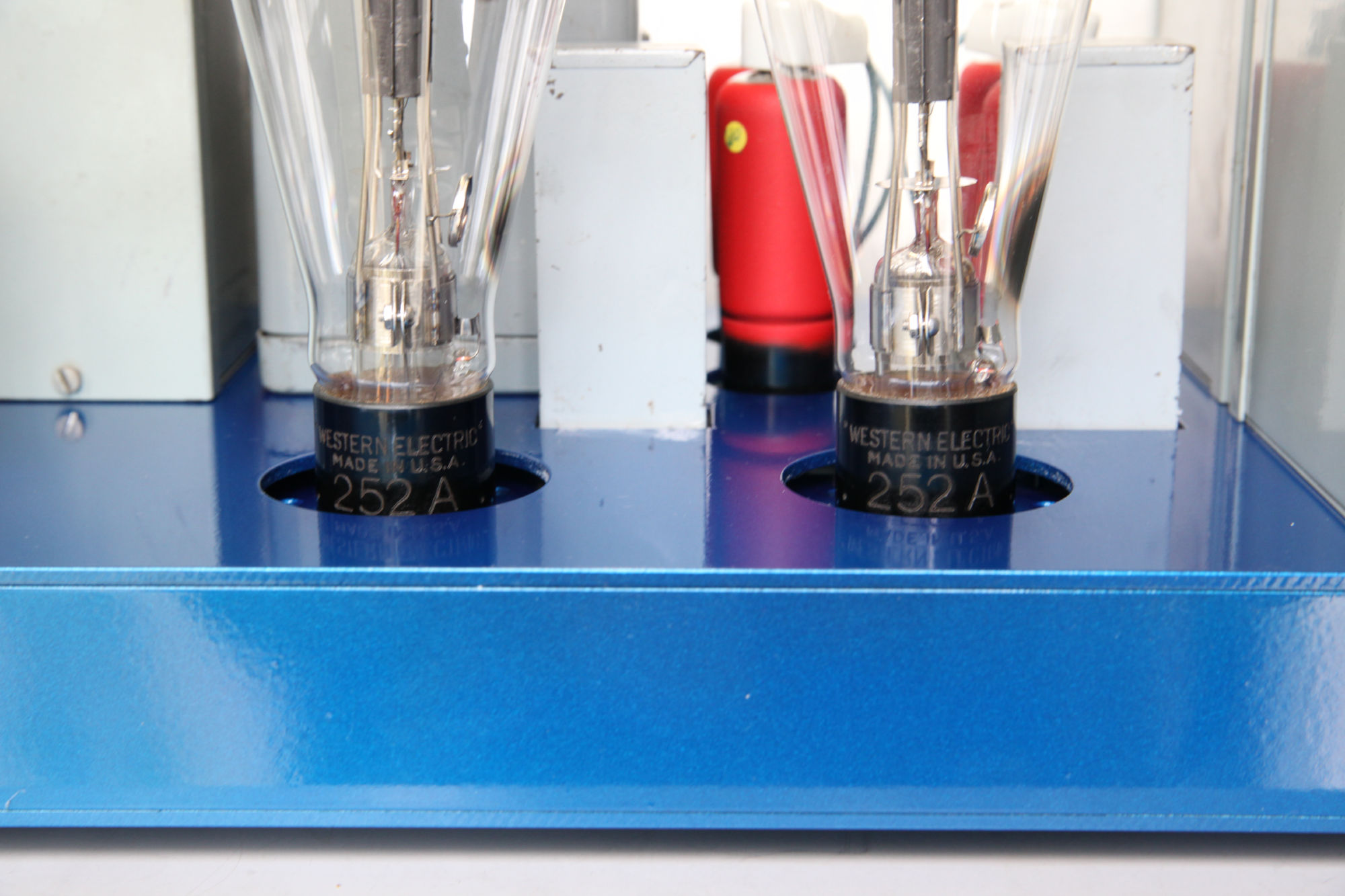

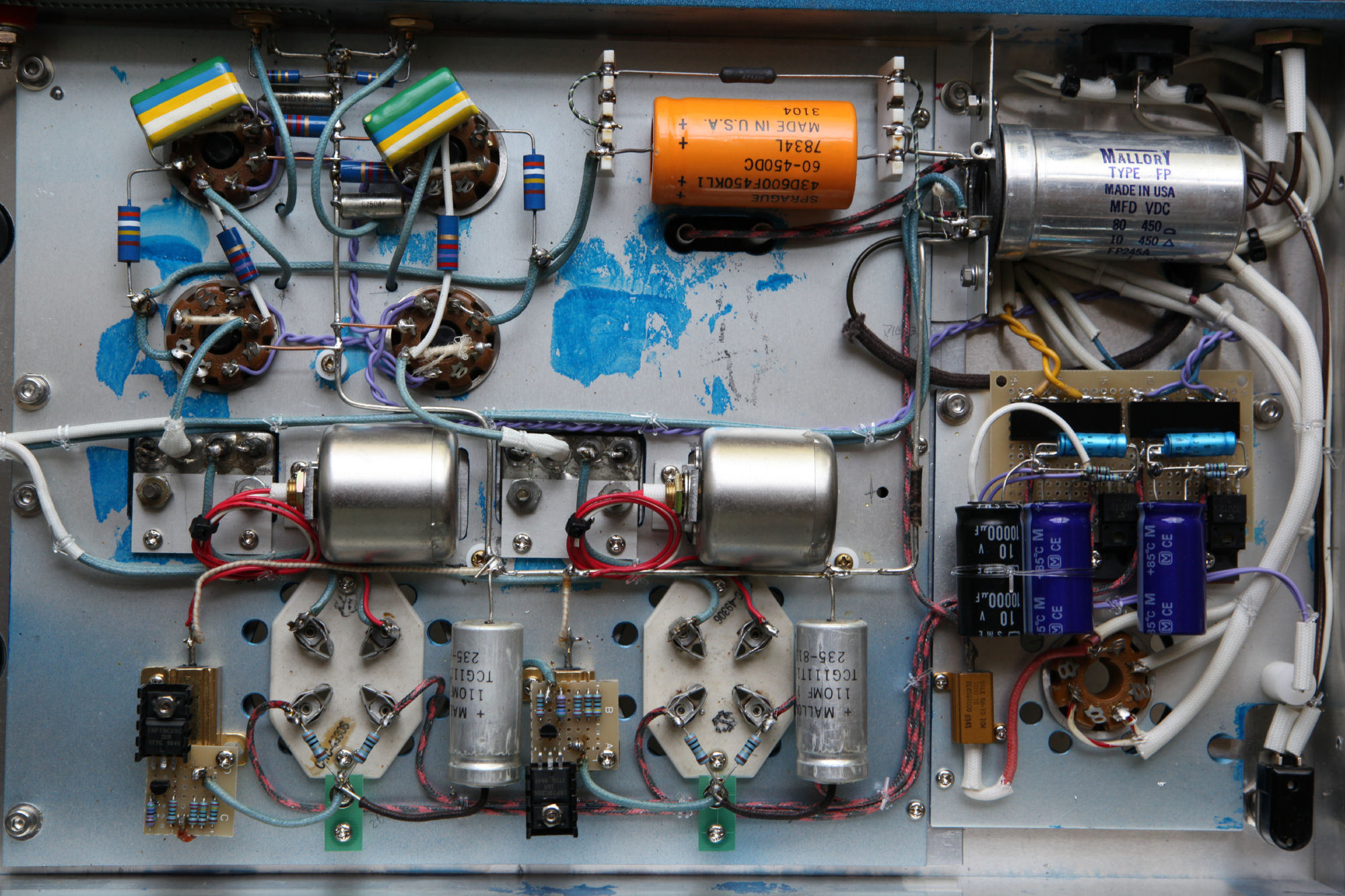

　幻の真空管と言われています、ＷＥ２５２Ａの製作の機会を得ました。300Bとにていると言われますが気をつけないといけない点はフィラメントが5V2Aとグリット抵抗が10KΩ以下の点です。いつもの回路とパートリッジトランスを希望でしたのでグリットチョークを付けました。



回路図

Ｒch
165mV入力で１Ｗ

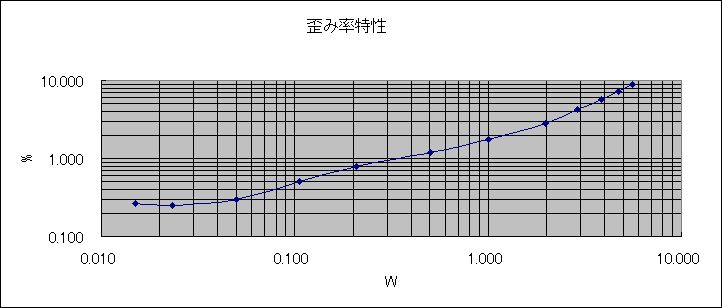

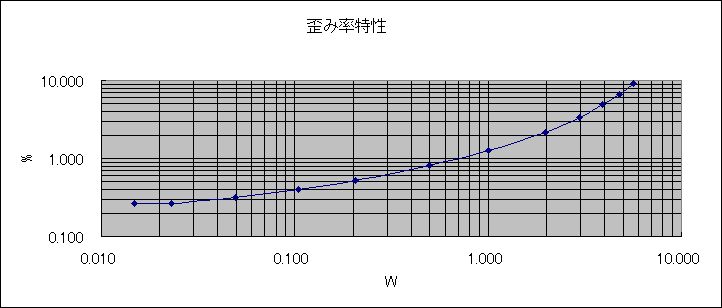

歪み率　1Khz　-　1.44%
　　　　　10Khz　-　0.74%
　　　　　100hz　-　1.77%
ノイズ入力ショート時　0.8mV
Ｌch
160mV入力で１Ｗ
歪み率　1Khz　-　1.23%
　　　　　10Khz　-　0.37%
　　　　　100hz　-　1.28%
ノイズ入力ショート時　0.7mV
16Ωでは
Ｒch
歪み率　1Khz　-　1.47%
　　　　　10Khz　-　0.60%
　　　　　100hz　-　1.74%

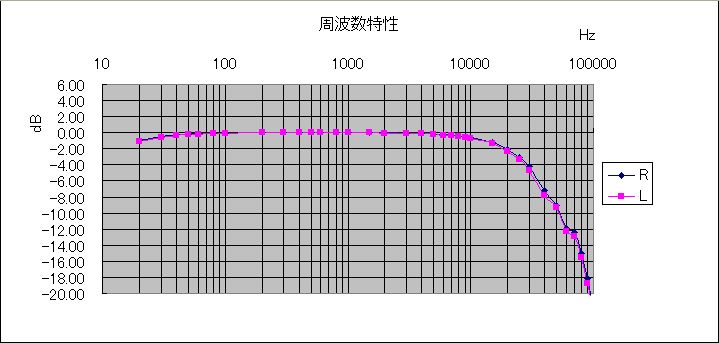

周波数特性　20hz　-　-1.04dB
　　　　　　　　30hz　-　-0.50dB
　　　　　　　　10Khz　-　-0.75dB
　　　　　　　　20Khz　-　-2.64dB

Ｒch
歪み率　1Khz　-　1.03%
　　　　　10Khz　-　0.35%
　　　　　100hz　-　1.28%
周波数特性　20hz　-　-1.11dB
　　　　　　　　30hz　-　-0.52dB
　　　　　　　　10Khz　-　-0.71dB
　　　　　　　　20Khz　-　-2.47dB
