              音源の早春賦にギターの伴奏を「ほっしー」さんにつけていただきました。               音源のしかられて、ふるさと、早春賦は「Mari Azemi」さんに演奏していただいたものです。
              音源の赤い靴、カノンは「いとみや」さんに演奏していただいたものです。
              CDに焼けるようダウンロード可能です。(新しい音源は88.2/24bitの録音が多いです)
              ただし、2次配布禁止、改ざん禁止、直リンク禁止、をお願いいたします。



WE101D、WE104Dの音質比較   20220323
再度改造しましてWE101DとWE104D用にしました。B電圧アップしました。回路図はブログにあります。
44.1khz/16bit
WE101D(赤い靴)

WE101D(しかられて)


WE104D(赤い靴)

WE104D(しかられて)



WE101Dシングルアンプで整流管の音質比較   20220323
WE101Dシングルアンプで整流管の音質比較をしてみました。再改造後のB電圧アップ後です。
44.1khz/16bit
整流管フタバ80(赤い靴)

(しかられて)


整流管マツダ80(赤い靴)

(しかられて)


整流管シルバニア80(赤い靴)

(しかられて)


整流管RWN Z2b(赤い靴)

(しかられて)


整流管WE274A(赤い靴)

(しかられて)




WE101D、WE104D、3A/110Bの音質比較   20220303
ITTの3A/110Bのアンプを改造してWE101DとWE104Dで聴けるよう改造しました。
B電圧が190Vくらいと低いので本来の音質が出るかはわかりませんが聴いてみてください。バイアス抵抗は3.3KΩです。
WE101Dでバイアス20V付近なのでプレート電圧170Vプレート電流6mAくらいでしょうか。 WE104Dは同様に40V付近で150V,12mAくらいですのでかなり軽い動作です。電圧アップは次回考えることとしまして今回はこれでアップします。44.1khz/16bit
3A/110B(赤い靴)

3A/110B(早春賦)


WE101D(赤い靴)

WE101D(早春賦)


WE104D(赤い靴)

WE104D(早春賦)



245シングルアンプ改造   20220120
45単段シングルアンプの改造依頼がありました。
UTC A-27を使った単段アンプを前段に6SL7のSRPPを使ったものに変更しました。 プリアンプがトランス入力には対応していませんので低域が出るか心配ですが録音してみました。 録音構成を変更いたしました、音源をCDに焼いてCDプレーヤー再生にし、WE396Aの単段プリを使い音量調整しています。プリはネットワークプレーヤーにも使っていましたので同じです。出力は16Ωで3Vにしています、0.5Wくらいになります。
245はMajestic G-45 ナス管ですがLチャンネルの球が不調です、出力やゲインが違いますが使っています。音質が違うかもしれませんがご勘弁ください。
A-27+245アンプ(赤い靴)

A-27+245アンプ(早春賦)

改造後6SL7(SRPP)
6SL7(SRPP)+245アンプ(赤い靴)

6SL7(SRPP)+245アンプ(早春賦)

改造後。245が不調なのでLチャンネルにDon45をつけてみました。Rチャンネルは変わらず(Majestic G-45)
6SL7(SRPP)+245アンプ(赤い靴)

6SL7(SRPP)+245アンプ(早春賦)


WEVT52とPX4を使えるアンプ   20220120
以前にWEVT52とPX4を使えるアンプを作りました。 構成はWE262BーPX4またはWEVT52ーパートリッジトランス。 パートリッジトランスは以前300Bシングルアンプに使われていたものだと思すが詳しくはわからません。ソケットはUX-UF両用のソケットです。フィラメント電流を1Aの定電流で、カソード抵抗の代わりに40mA程度の定電流回路を入れてWEVT52とPX4を使えるようにしています。
WEVT52シングルアンプ、整流管WE274B(早春賦)

PX4シングルアンプ、整流管WE274B(早春賦)


205Dシングルアンプ、パートリッジトランス   20211217
以前作りました205Dアンプです。本格的に作ったアンプで厳選した部品を使っています。
ファイルは88.2Khz,24bitなのでCDには焼けません。

WE205Dシングルアンプ 整流管WE274Bプリント(赤い靴)

WE205Dシングルアンプ 整流管WE274Bプリント(しかられて)

WE205Dシングルアンプ 整流管5R4WGAプリント(赤い靴)

WE205Dシングルアンプ 整流管5R4WGAプリント(しかられて)



205Dシングルアンプ整流管比較   20211218
205Dアンプの出力トランスをH-20-7Uに変えましたので整流管比較をしてみました。

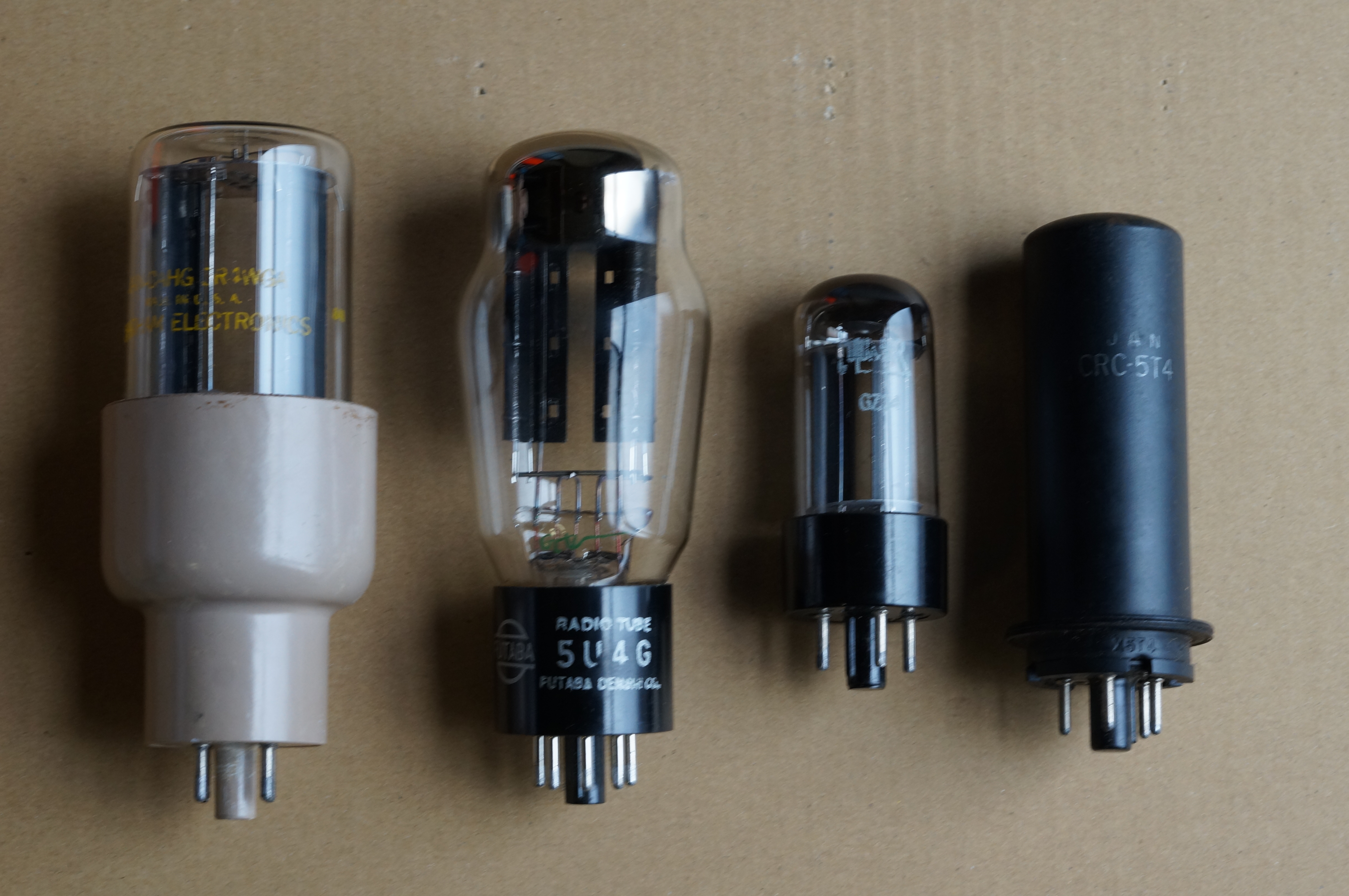

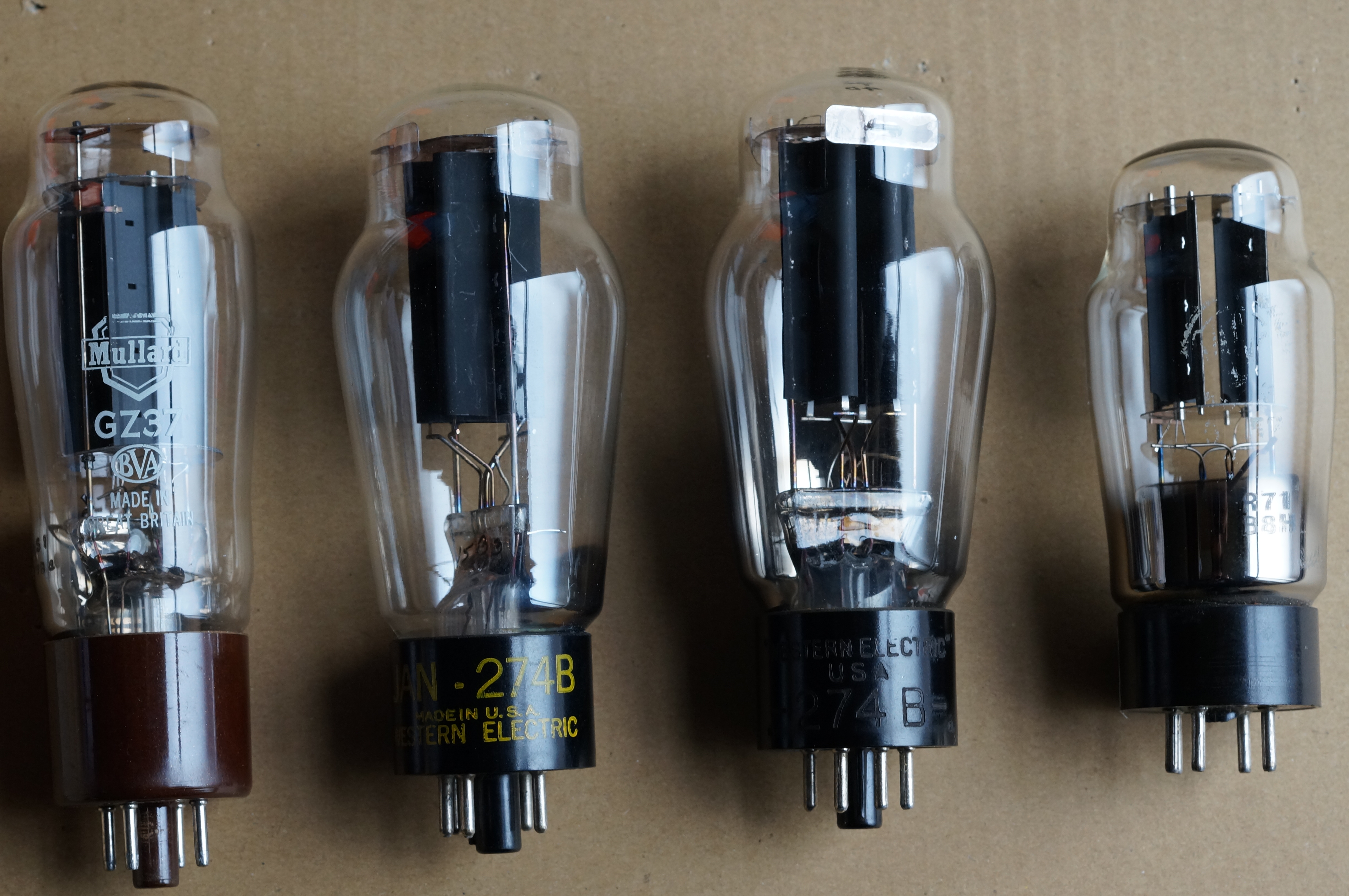

ロシア製?と思われるGZ34、双葉製5U4G、Mullard製GZ32、Mullard製GZ37、RCA5T4、Chatham製5R4WGA、Chatham製5R4WGB、WE製274B刻印、WE製274Bプリントの9本。



普段使っていますChatham製5R4WGA。
赤い靴.wav
カノン.wav

見た目は変わらないので写真はありませんがChatham製5R4WGBです。
赤い靴.wav
カノン.wav

双葉製5U4G、古いものです、初めて聞きましたがいかがでしょう。
赤い靴.wav
カノン.wav

最近のものだと思いますがGZ34。
赤い靴.wav
カノン.wav

RCA製5T4、メタル管です。
赤い靴.wav
カノン.wav



Mullard製GZ37。
赤い靴.wav
カノン.wav

Western Electric274Bプリント。
赤い靴.wav
カノン.wav

Western Electric274B刻印。
赤い靴.wav
カノン.wav

Mullard製GZ32。
赤い靴.wav
カノン.wav

205Dシングルアンプ出力トランス比較   20211217
205Dアンプには自作のトランスを使っていましたが自作では再現性に乏しいので橋本製出力トランスH-20-7Uに変更することにしました。元々はアモルファスコアの音質を聴きたくて、メーカー品には手が出なくて自作に走りましたがまあまあと思っています。ついでにファインメットコアのノグチトランスのFM-6WS-Hも聴いて見ることに。

橋本製出力トランスH-20-7U
赤い靴.wav
カノン.wav

ノグチトランスのFM-6WS-H
赤い靴.wav
カノン.wav

自作トランス。録音がWindowsに変更しました。(出力トランス比較からです)
赤い靴.wav
カノン.wav

71Aシングルアンプ
6SL7-71A-出力トランスの構成です、71AはNATIONAL UNION製です。

赤い靴71AS.wav

WE205Dアンプ
WE244A-WE205Dに自作の出力トランスです。205DはAC点火です。

赤い靴205dS.wav

350Bシングルアンプ(モノラル)


 WE350Bが1本しかないのでモノラルスピーカー用に作ったアンプです。入力トランス(LS-12X)ー350BーテクトロンT−500−7。出力トランスはPP用なのでプレートチョークを使っています。単段で無帰還、5極管接続なので真空管の粗が出まくります。350B専用です。

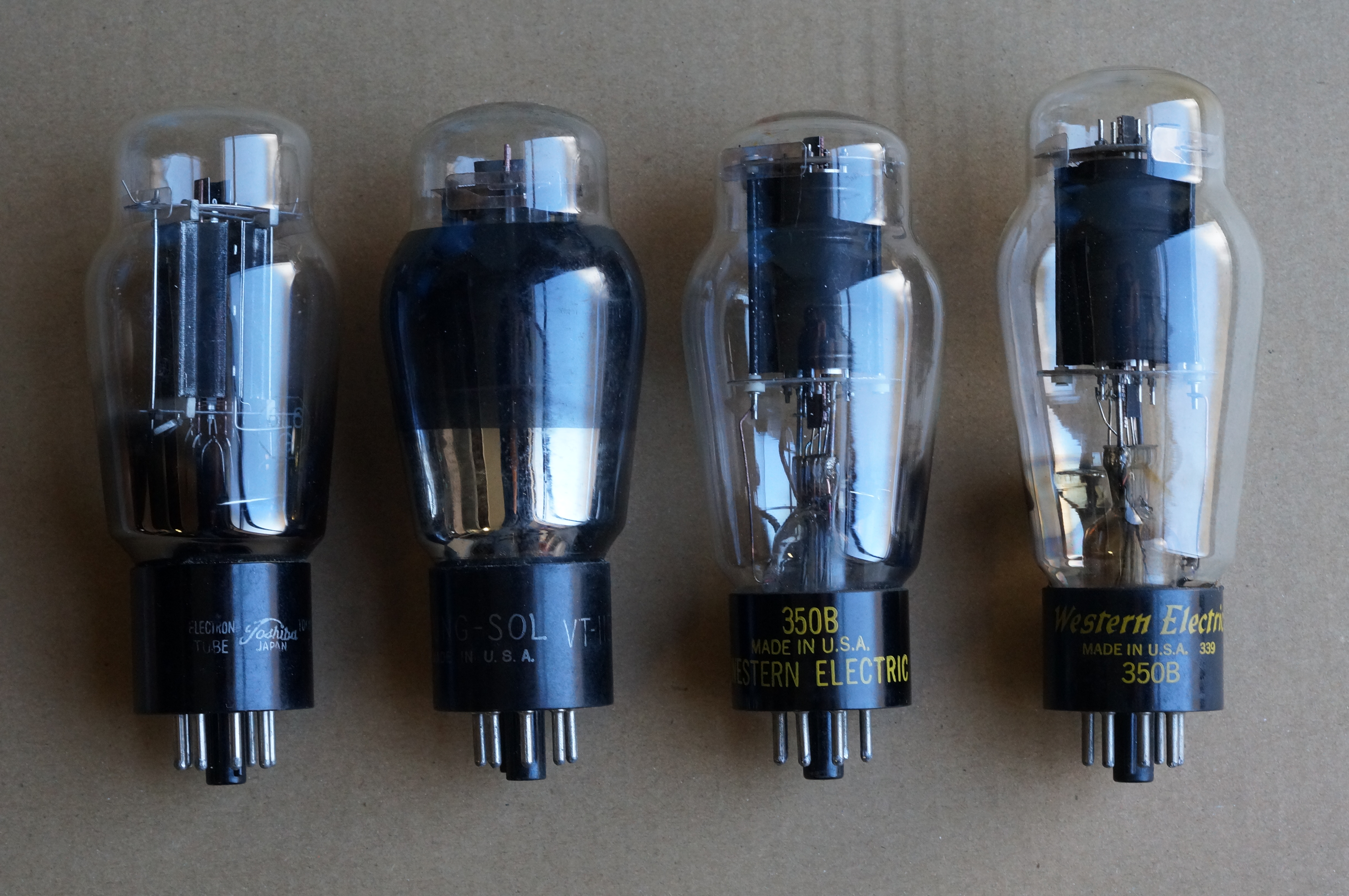

 写真は左から東芝6L6、TUNG-SOL 6L6G、NATIONAL UNION350B、Western Electri350Bです。
 WE350BとNU350Bの外観上の違いはブログにビデオがあります、ご覧ください。NU350BはWESTERN ELECTRICのプリントがあります。
Rチャンネルのモノラル録音です、Rチャンネルのみでお聴きください。
WE350B
赤い靴WE350BSmon.wav
カノンWE350BSmon.wav

 ナショナルユニオンのNU350Bでの録音です。
Rチャンネルのモノラル録音です、Rチャンネルのみでお聴きください。
NU350B
赤い靴NU350BSmon.wav
カノンNU350BSmon.wav

 手持ちの真空管で6L6Gが使えそうなので東芝の6L6Gでの録音です。
Rチャンネルのモノラル録音です、Rチャンネルのみでお聴きください。
東芝6L6G
赤い靴東芝6L6GSmon.wav
カノン東芝6L6GSmon.wav

 TUNG-SOL製6L6Gでの録音です。。
Rチャンネルのモノラル録音です、Rチャンネルのみでお聴きください。
TUNG-SOL 6L6G
赤い靴tu6l6gSmon.wav
カノンtu6l6gSmon.wav
