プリアンプ6 EF37A,CR,EF37A,VR,EF37A 2009/12/7


 前回のプリ全く同じで、EF37A3結3段構成で作ってみました。定数は変えてあります。ハンダと線材そしてブロックコンは変えました。外観は同じです。
 ハンダと線材のバリエーションを楽しんでいます。今回は青ダッチとベルデンの線です。変化はあるのですがどちらが良いかはわかりません。

回路図



p6ef

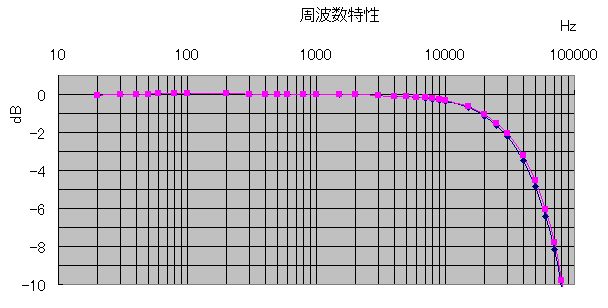

 AUX入力の周波数特性


p6ef

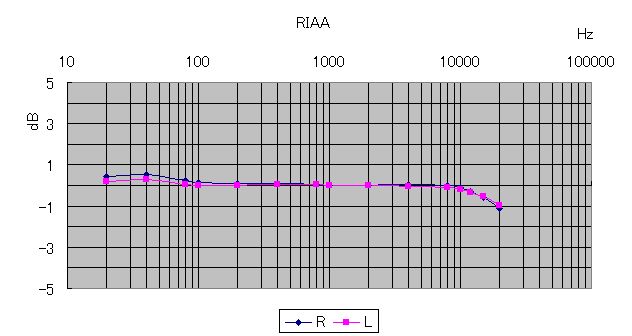

 PHONO入力の出力特性(RIAA偏差含む)AUXが高域20Khzで1dB落ちるいるため20Khzで-1dBですが、RIAA特性は良好です。コンデンサに+-5%と 書いてありますが実際は+17%でした。古いものは測定をして選別をしないと収まりません。


ef37a

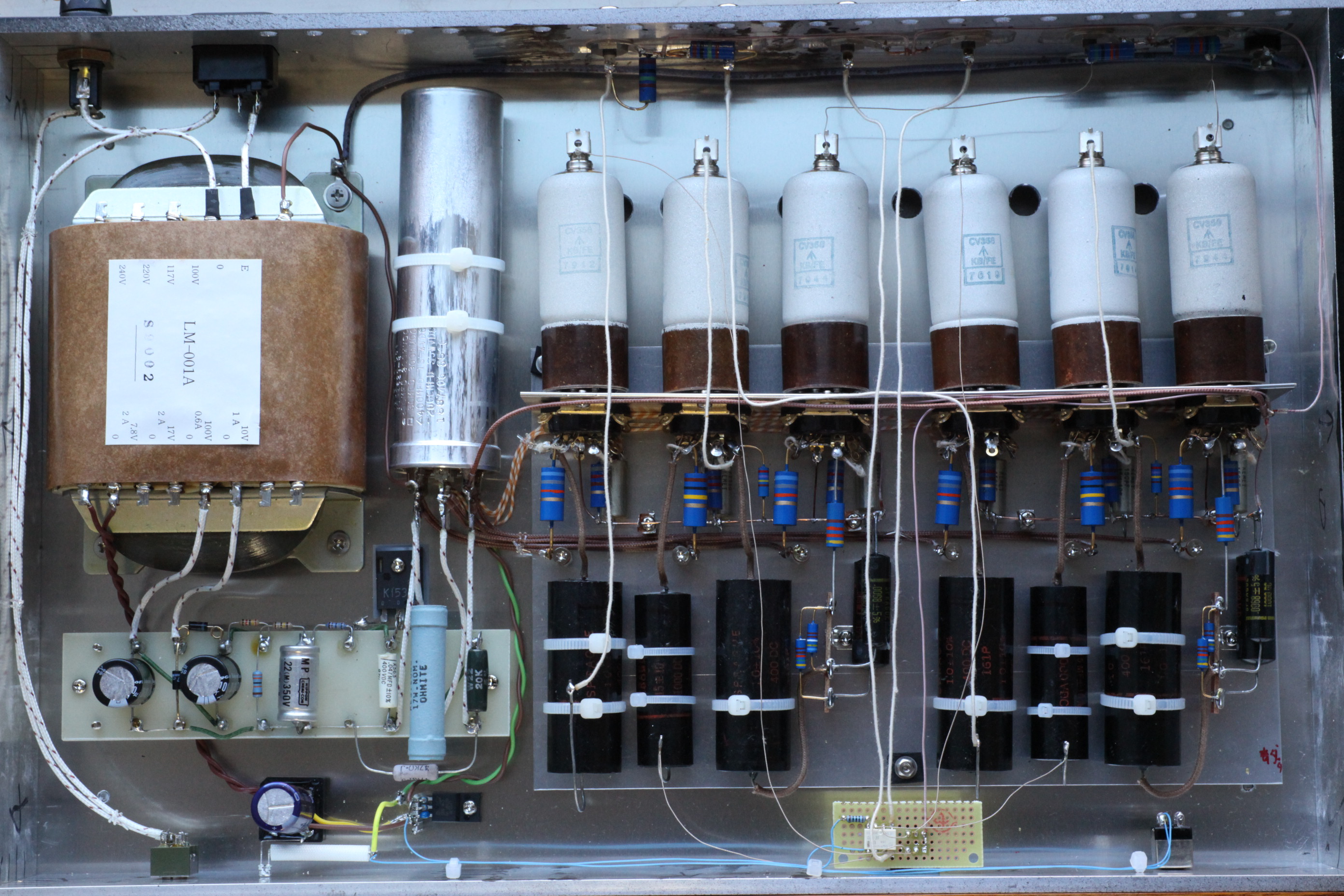

 これもアンプ部のフィルムコンデンサ−はすべてブラックビューティー、ブロックコンデンサはPHILCO(USA)、抵抗はリケノーム、ボリュームは東京光音2CP-601Aです。




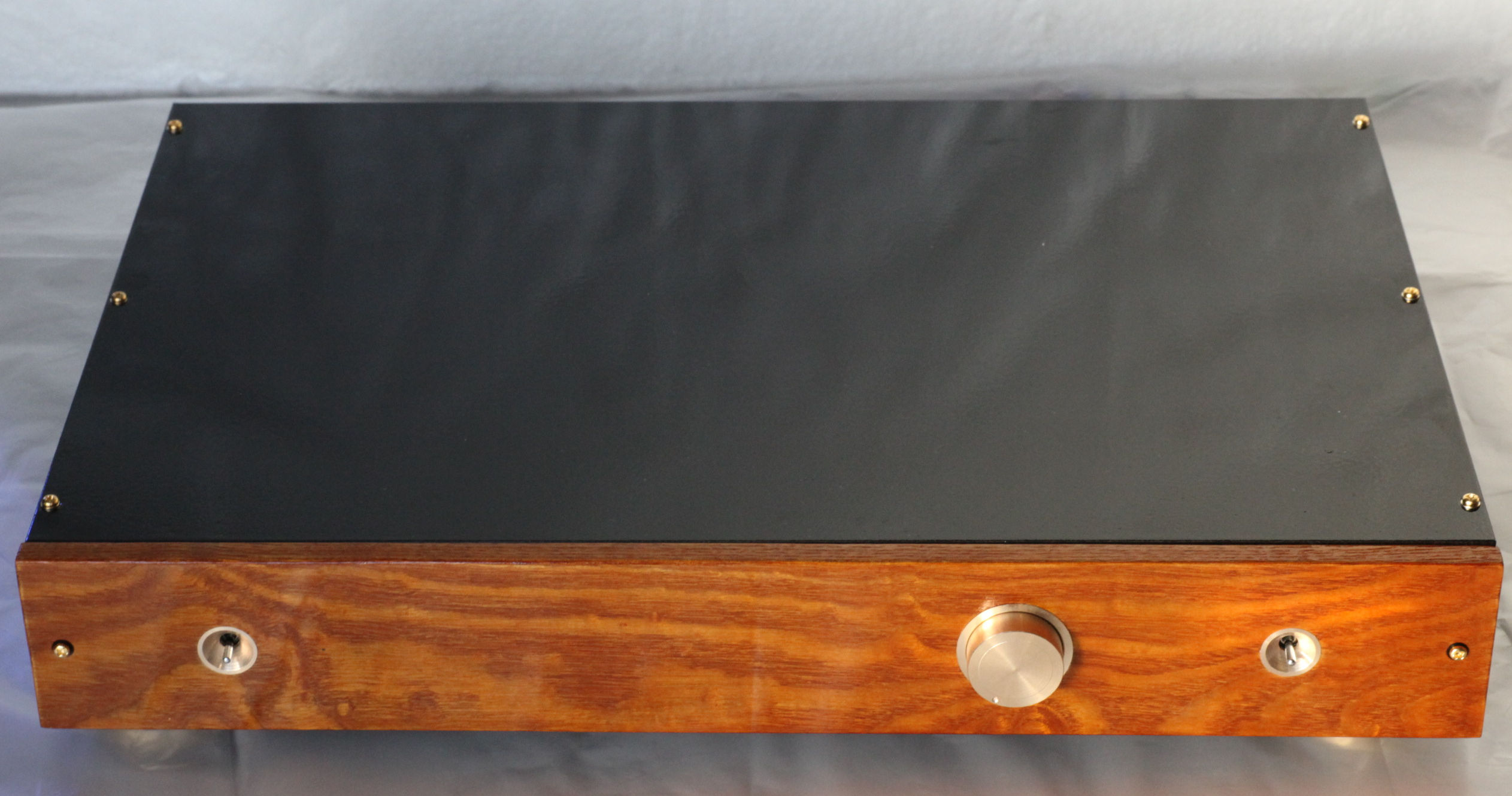

ef37a







ef37a

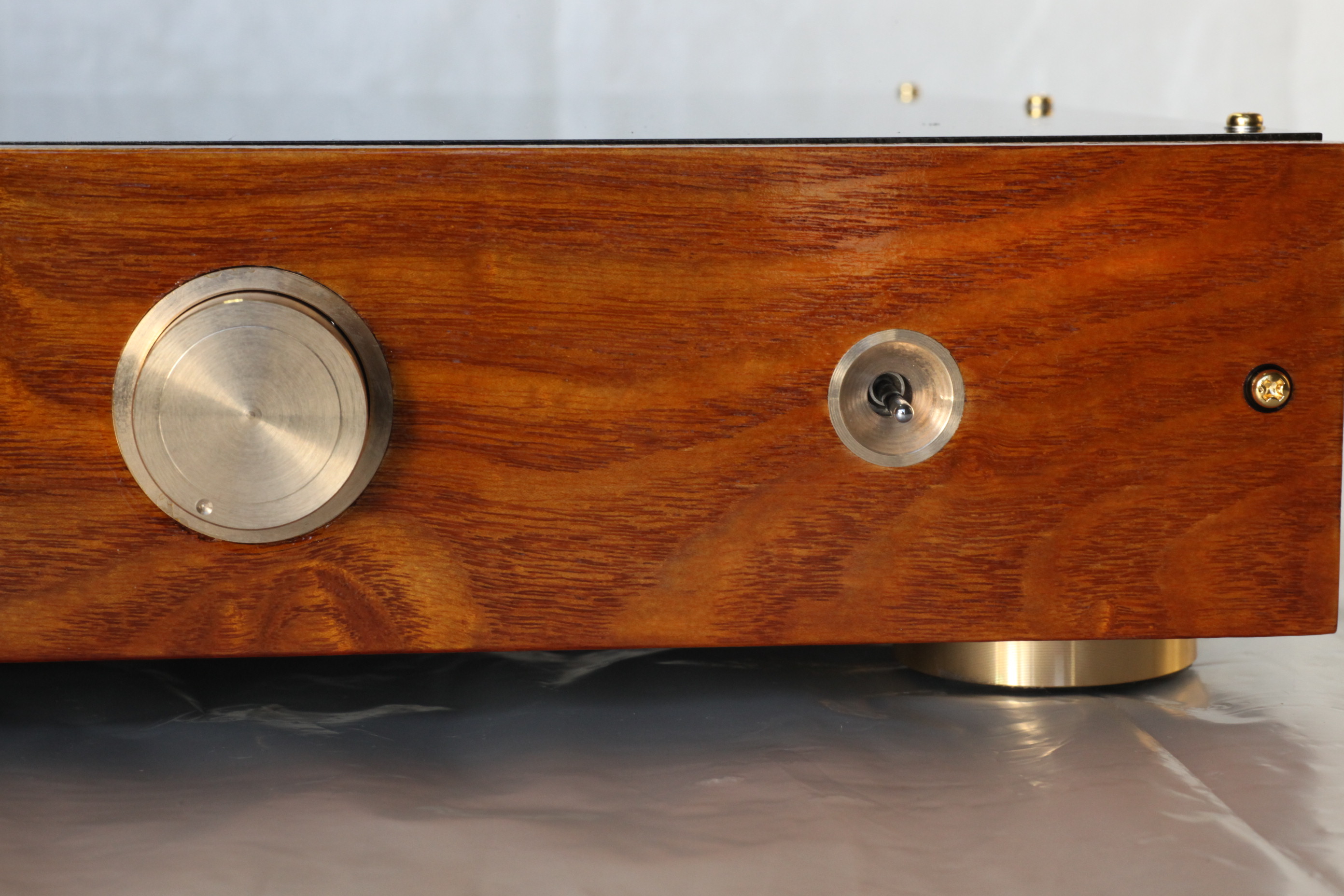

 VRつまみ枠の挿入時に木に傷を付けてしまいました。



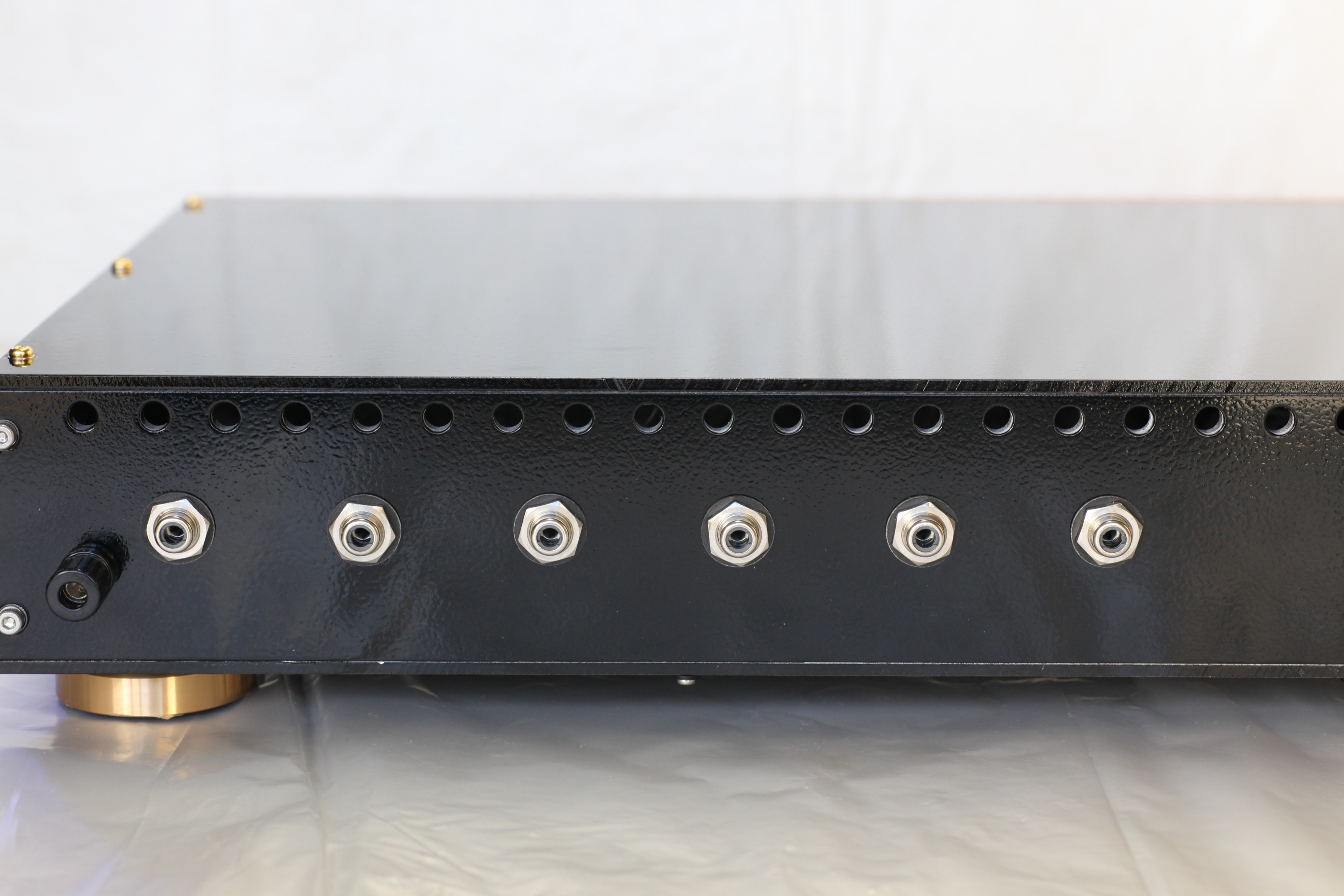

ef37a







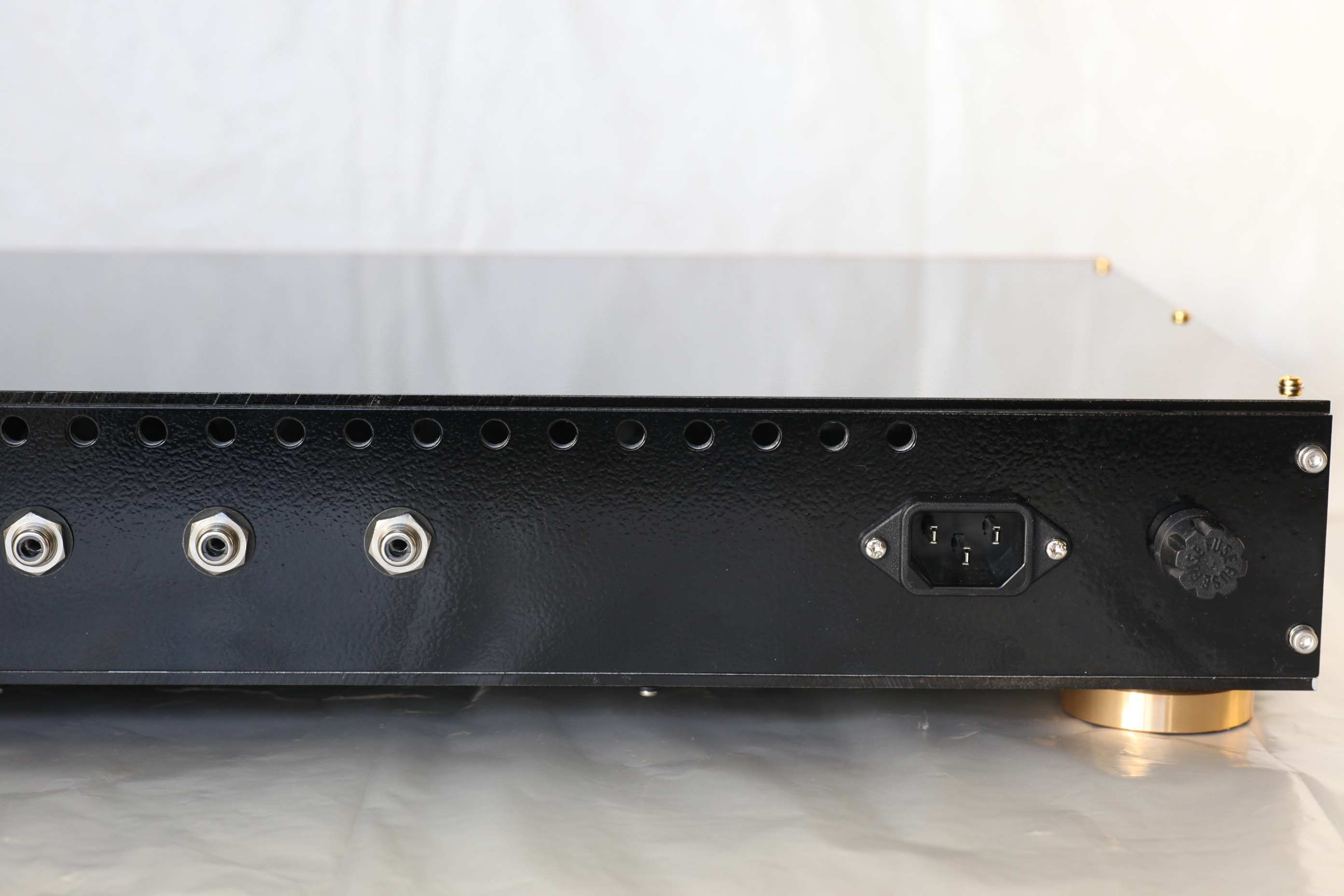

ef37a
