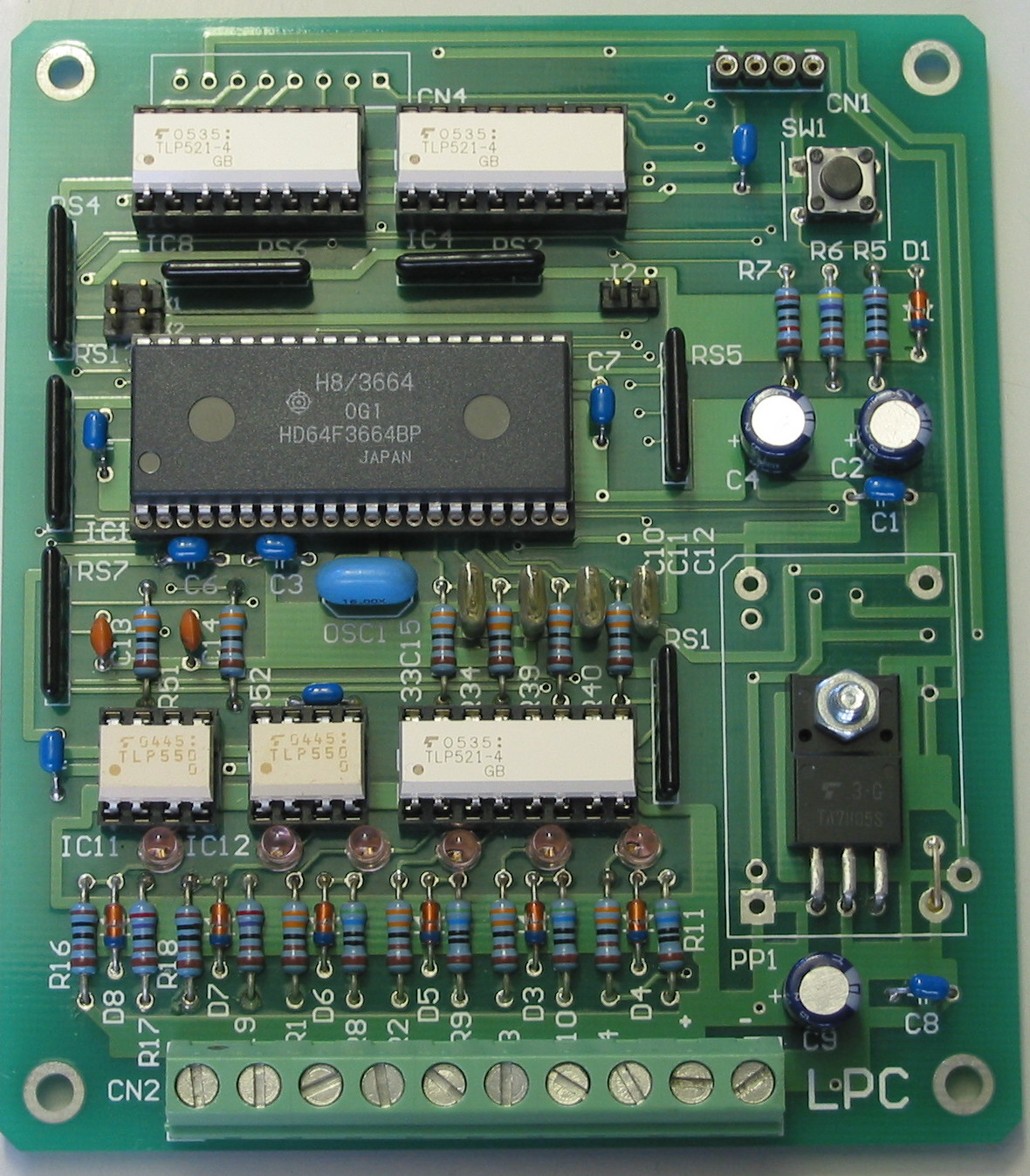

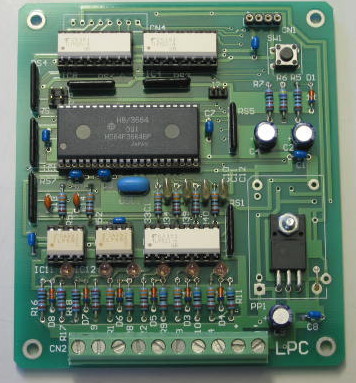

H8/3664の基板を作りました。(HD64F3664BP)フォトカプラ絶縁　　2007/3/5

特徴は入力、出力にフォトカプラ(TLP521)を使っています。ＤＣーＤＣコンバータを使えばＨ８回路は 絶縁されます。入出力からのノイズに強くなります。また高速フォトカプラ（TLP550)も２つ使え カウンタ等にも対応しています。
基板の大きさ　８７ｍｍ×１００ｍｍ
回路図
シルク
基板のみ余っています。詳しいことはメールでお問い合せください。

写真をクリックしますと大きな写真が見れます。
