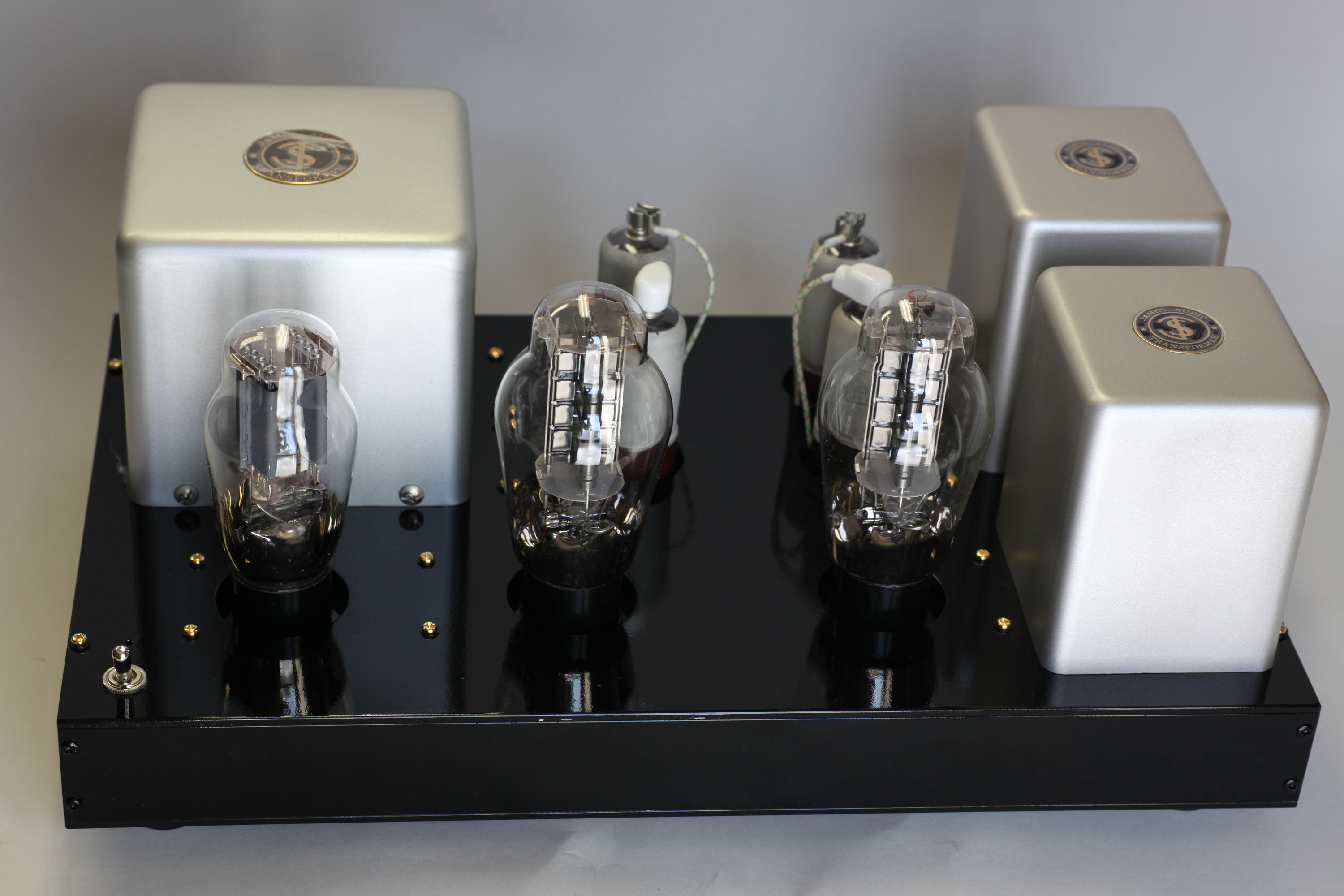

300Bシングル22 その後VT52シングル2014/3/13

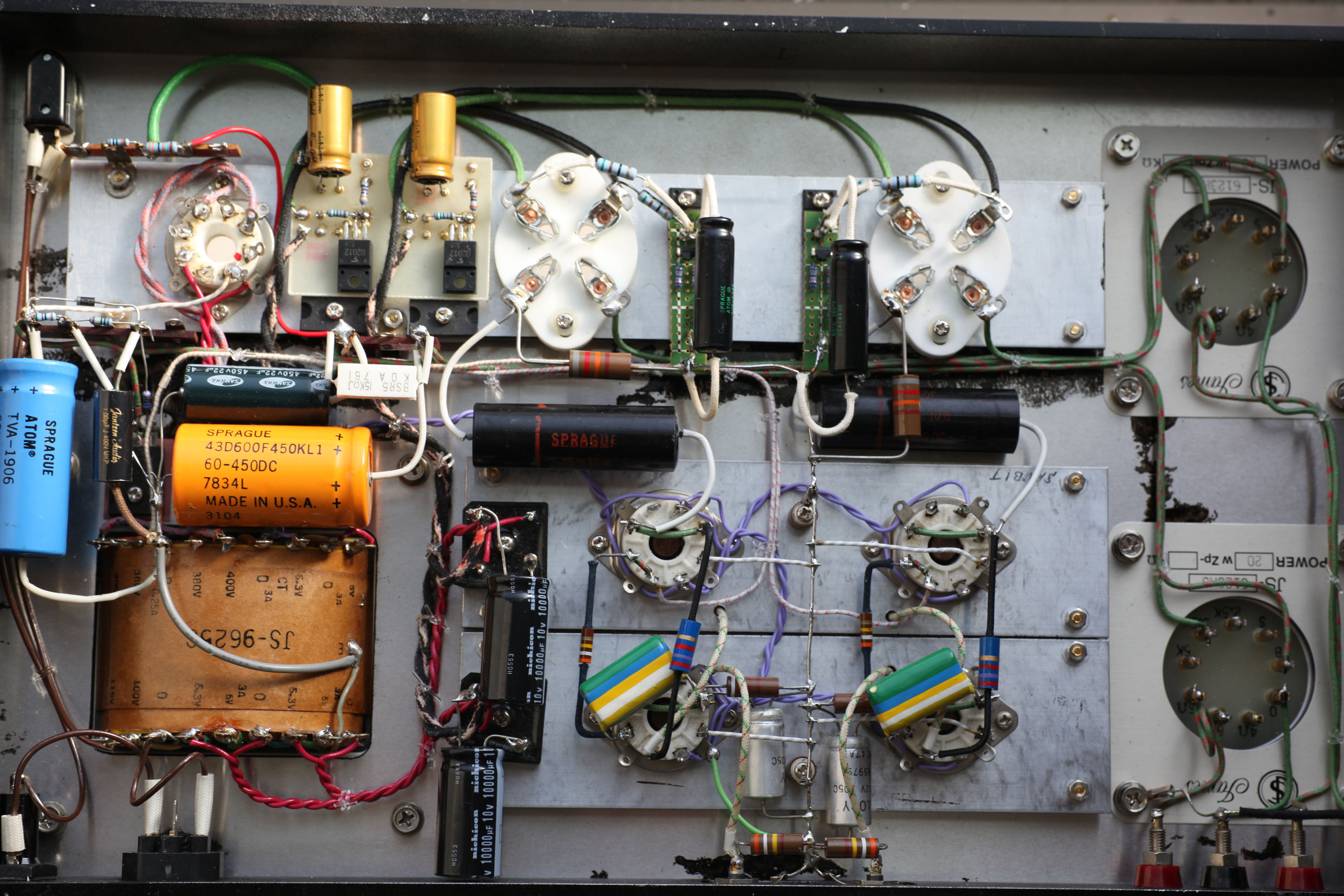

 James製トランスで作りました。CRはブラックビューティーとリケノームです。
 いつものEF37AのSRPPですが、繊細さはこれがいいです。
 音質はいつもと同じ中域が濃厚な感じです。Jamesトランスは中域がたまりません。回路は初めEF37A-6SN7SRPP-300B
で作りましたが良くなくいつものEF37ASRPP-300Bに変更しました。


回路図 クリックでpdfファイルが開きます。


210mV入力で約1W
ノイズ入力ショート時 0.5-0.6mV


持ち主の依頼でVT52用に改造いたしました。

VT52に改造後の回路図です。 クリックでpdfファイルが開きます。

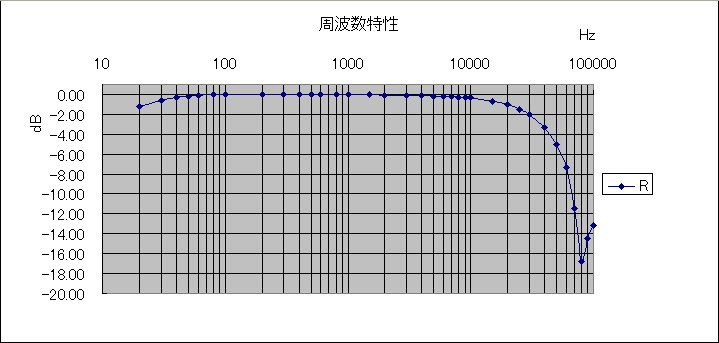

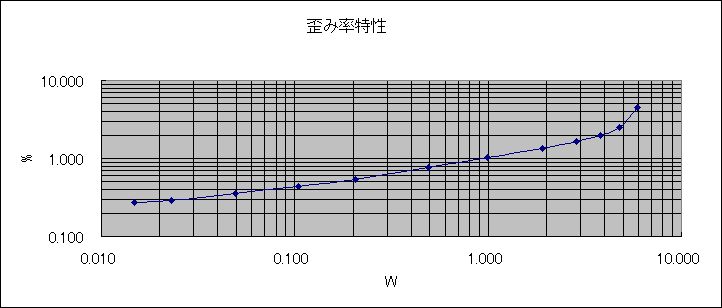

300Bの測定データーです。

300B22



300B22

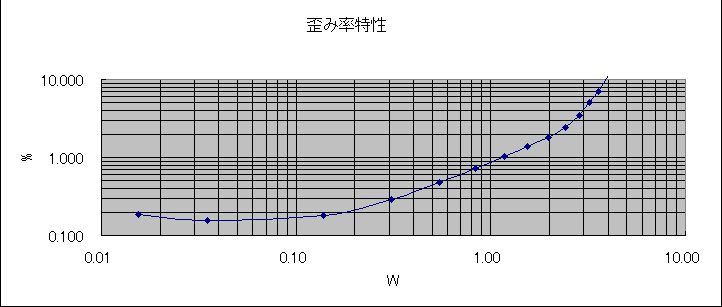

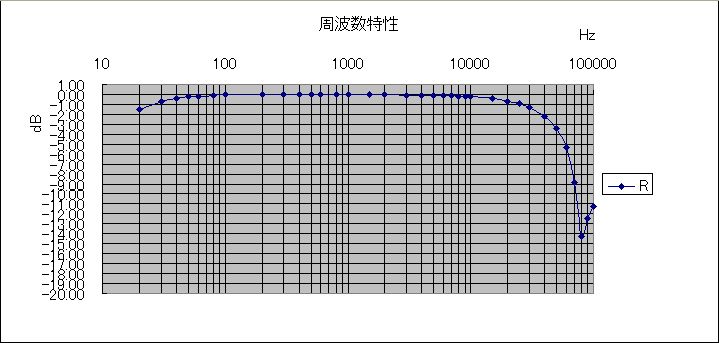

VT52の測定データです。

300B22



300B22




300B
