300Bシングル20 2011/7/14

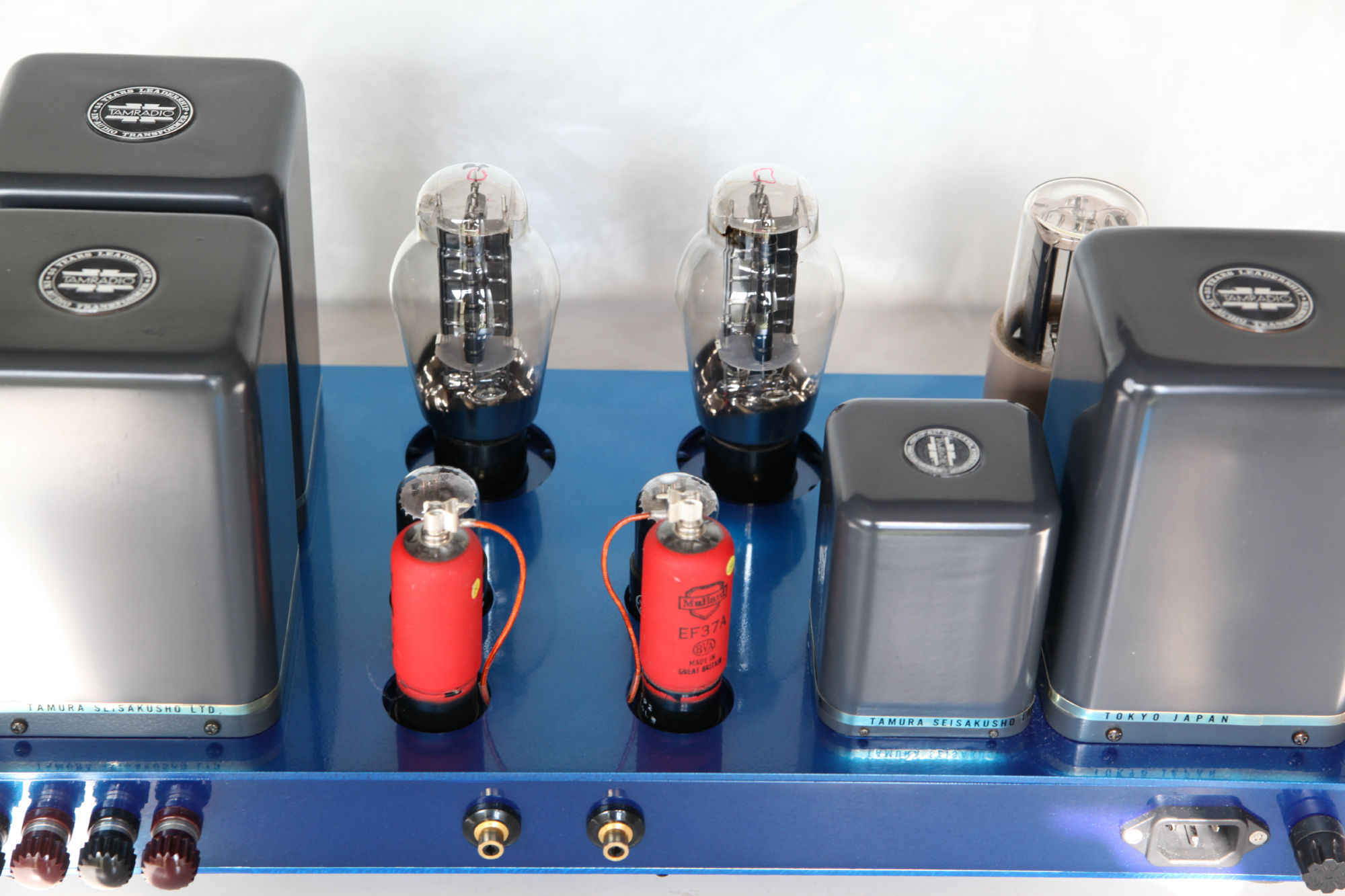

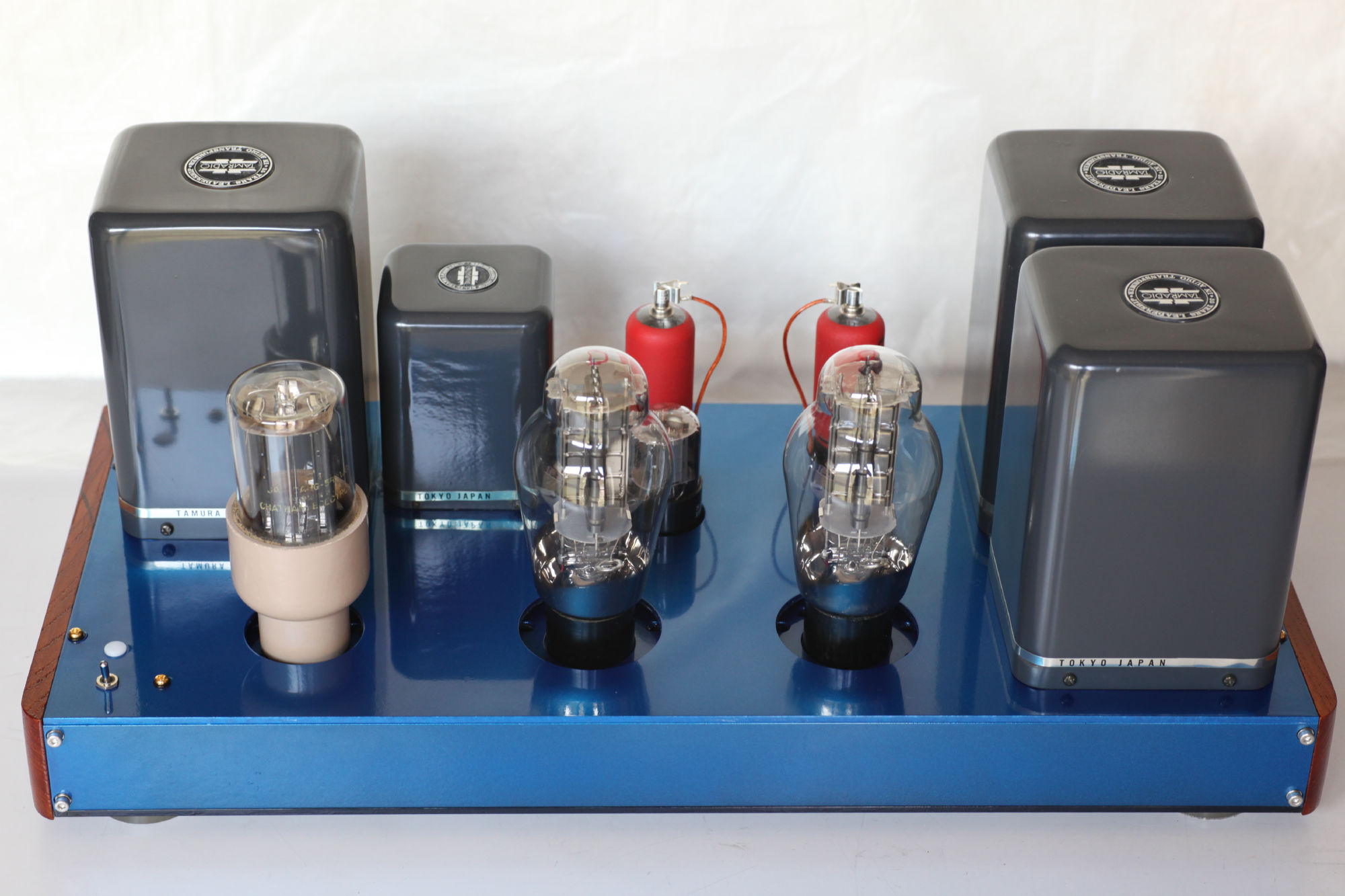

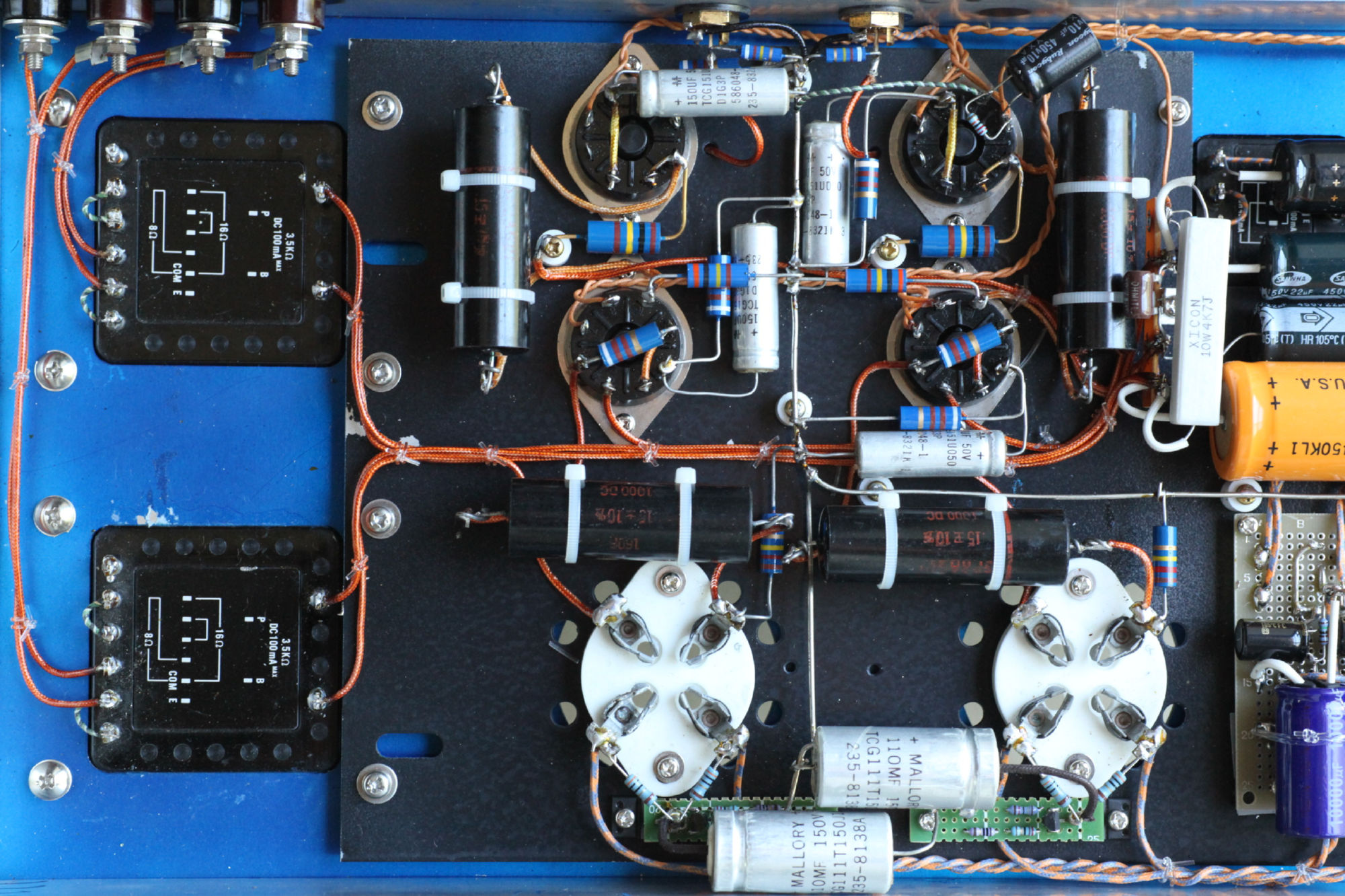

 今回はタムラ製トランスで作りました。初段EF37A、次に6SN7,SRPPでドライブをしています。300Bのバイアスは80mAの定電流回路を使っています。

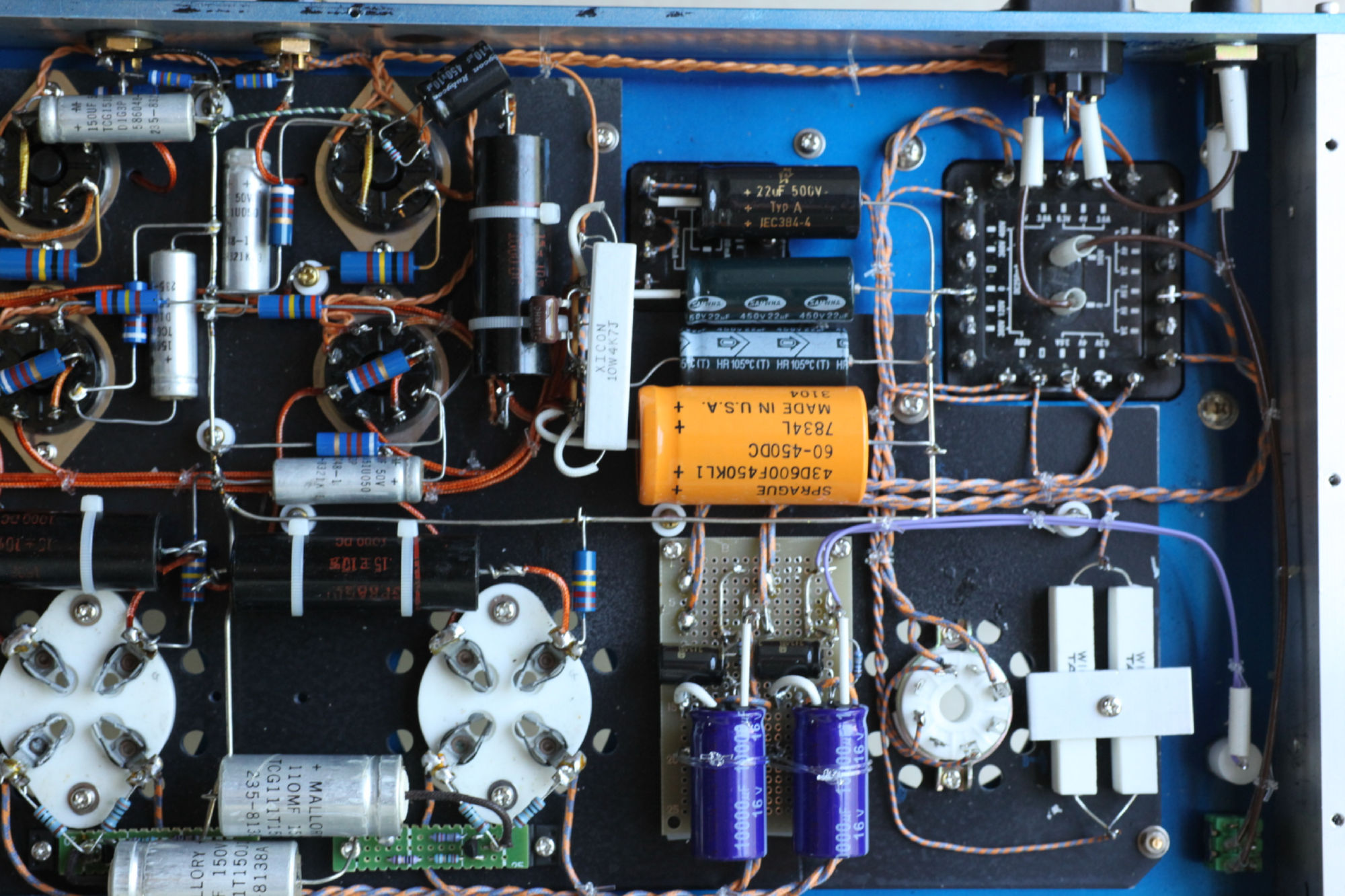

 抵抗はリケノーム、カップリングはブラックビューティーです。線材はベルデン8943(50年代)、ハンダは緑のマルチコア (3コア木製スプール)です。音質は普段作るアンプと違い広がりがでます。小ホールと大ホールの違いみたいに感じます。 マルチコアの為でしょうか、感じの違う艶があります。広々としたところがとても良いです。

回路図





300B20



300B20




300B




300B





300B





300B

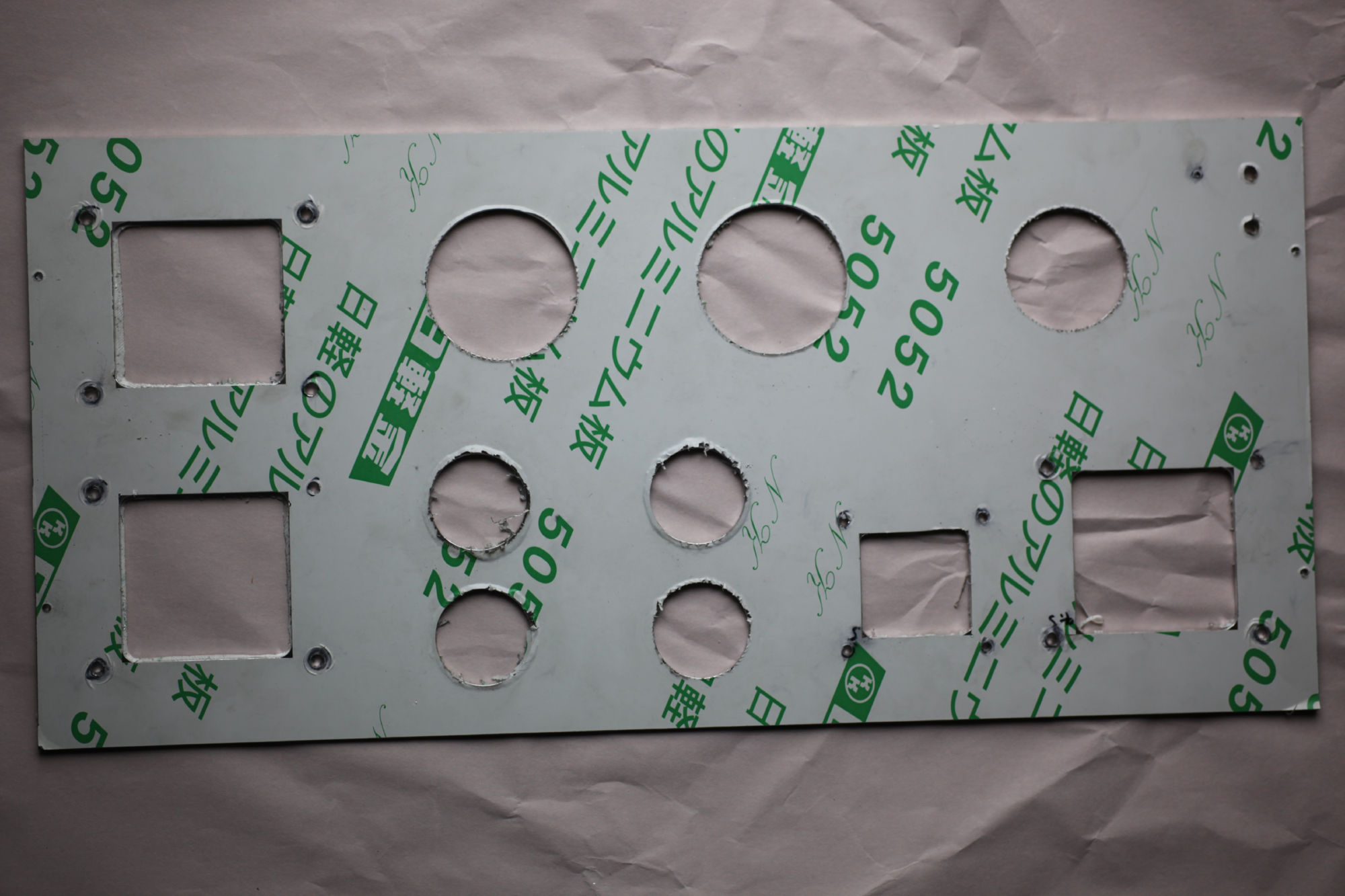

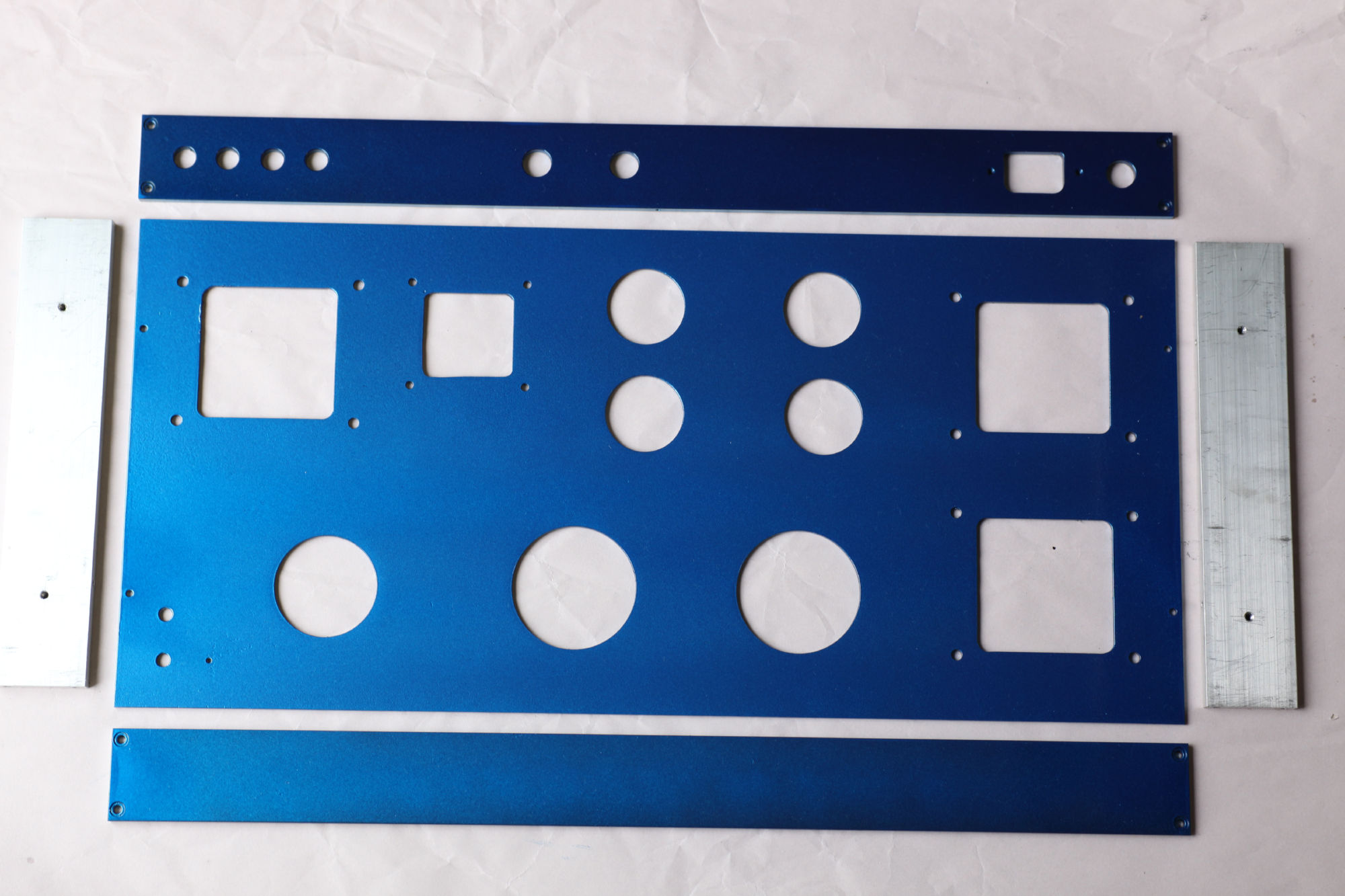

ケースの説明をとの話があり、途中段階です。ホールソーとフライスで加工したアルミ板です。3mm厚です。



300B

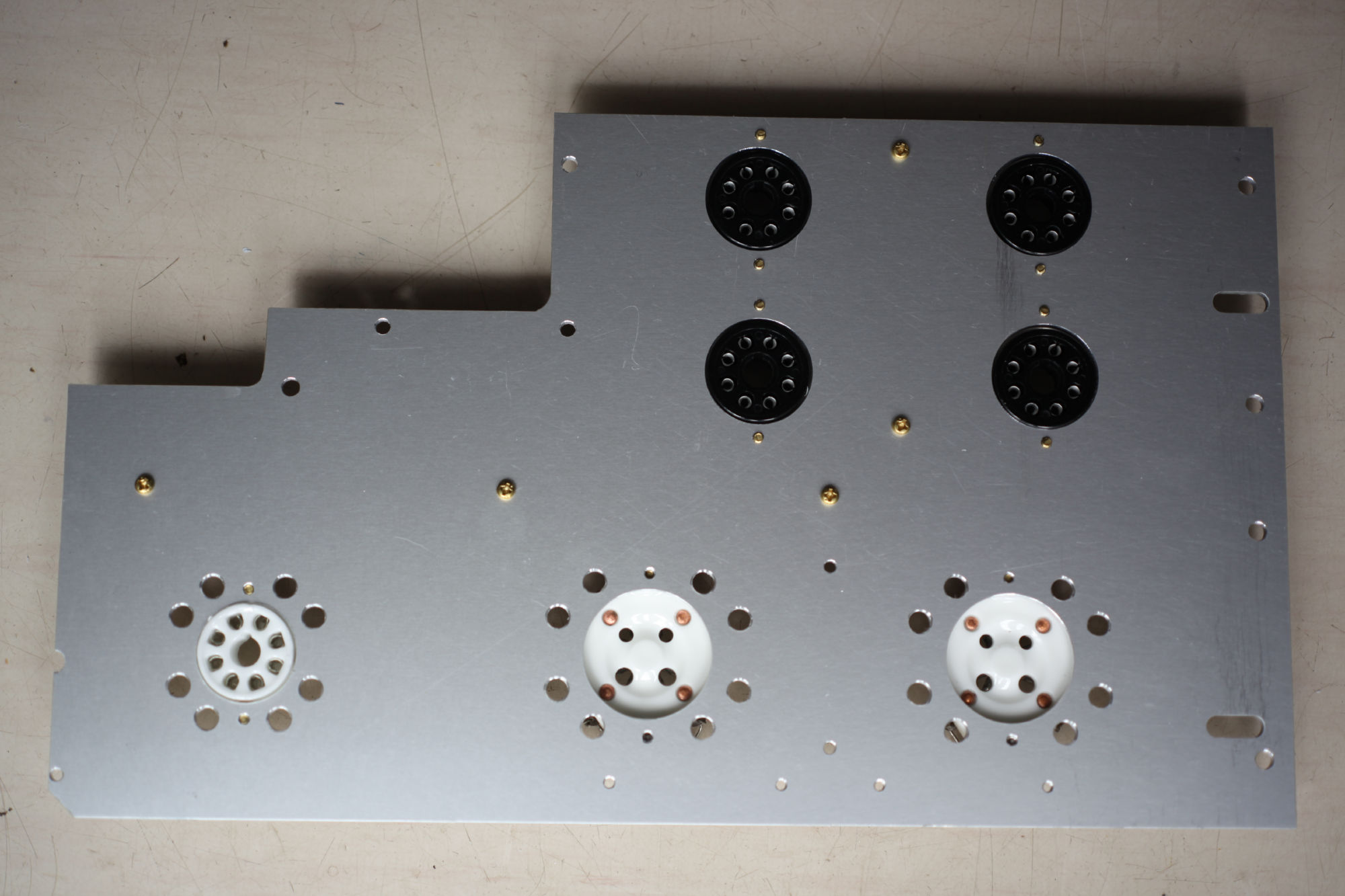

サブ基板も加工します。あり合わせのアルミ板で作りました。同じく3mm厚です。



300B

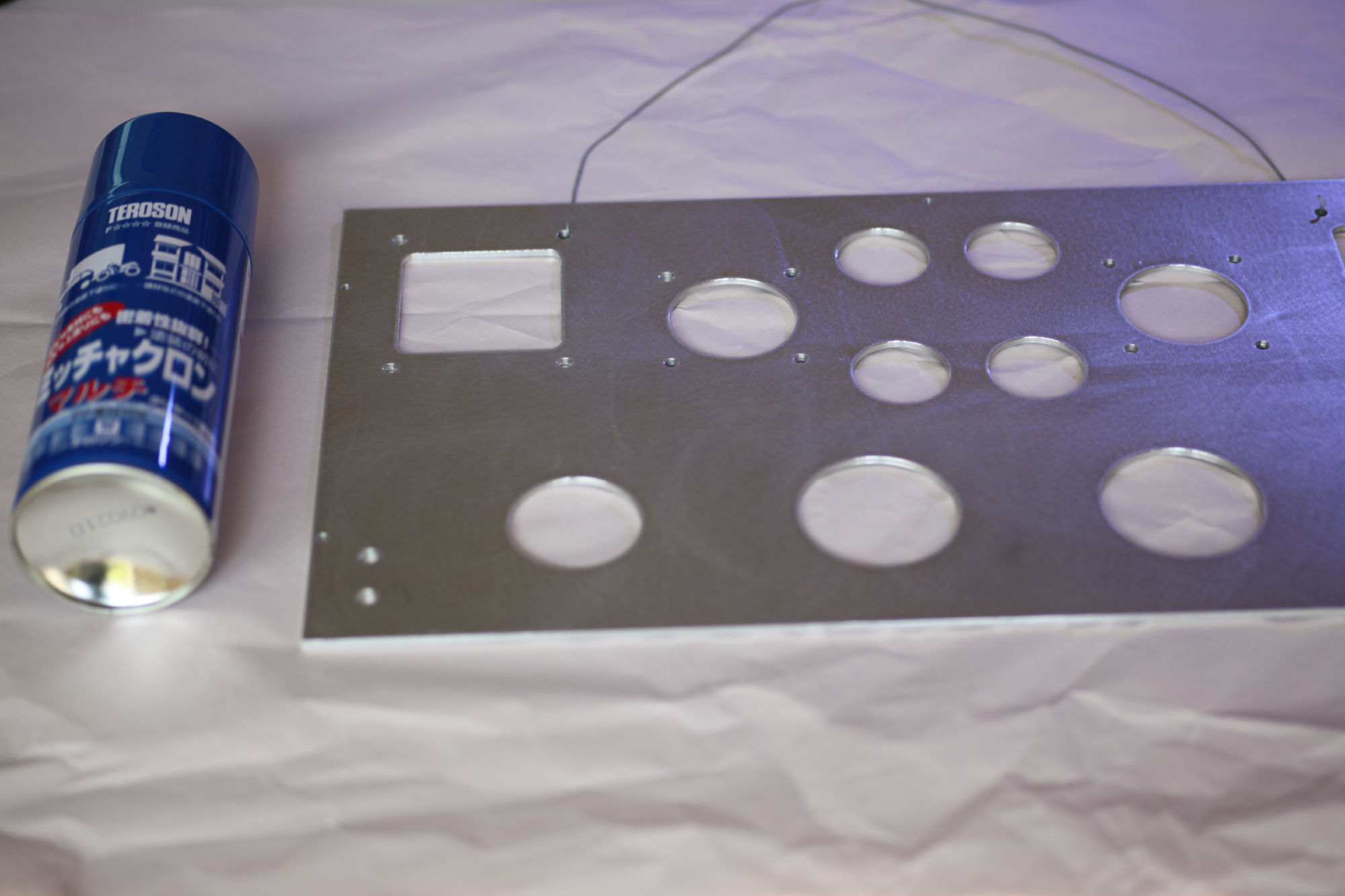

アルミは塗装が付きにくいので表面を荒らしてミッチャクロンマルチを塗っています。その後2液型ウレタンプラサフ で下地を作ります。



300B

2液型ウレタン塗料パナロックのディープブルーとスノーコースメタリックで色つけをします。 その上にマルチトップクリヤーSHで上塗り仕上げをします。最後にコンパウンドで磨きます。
