300Bシングル13 2009/7/17

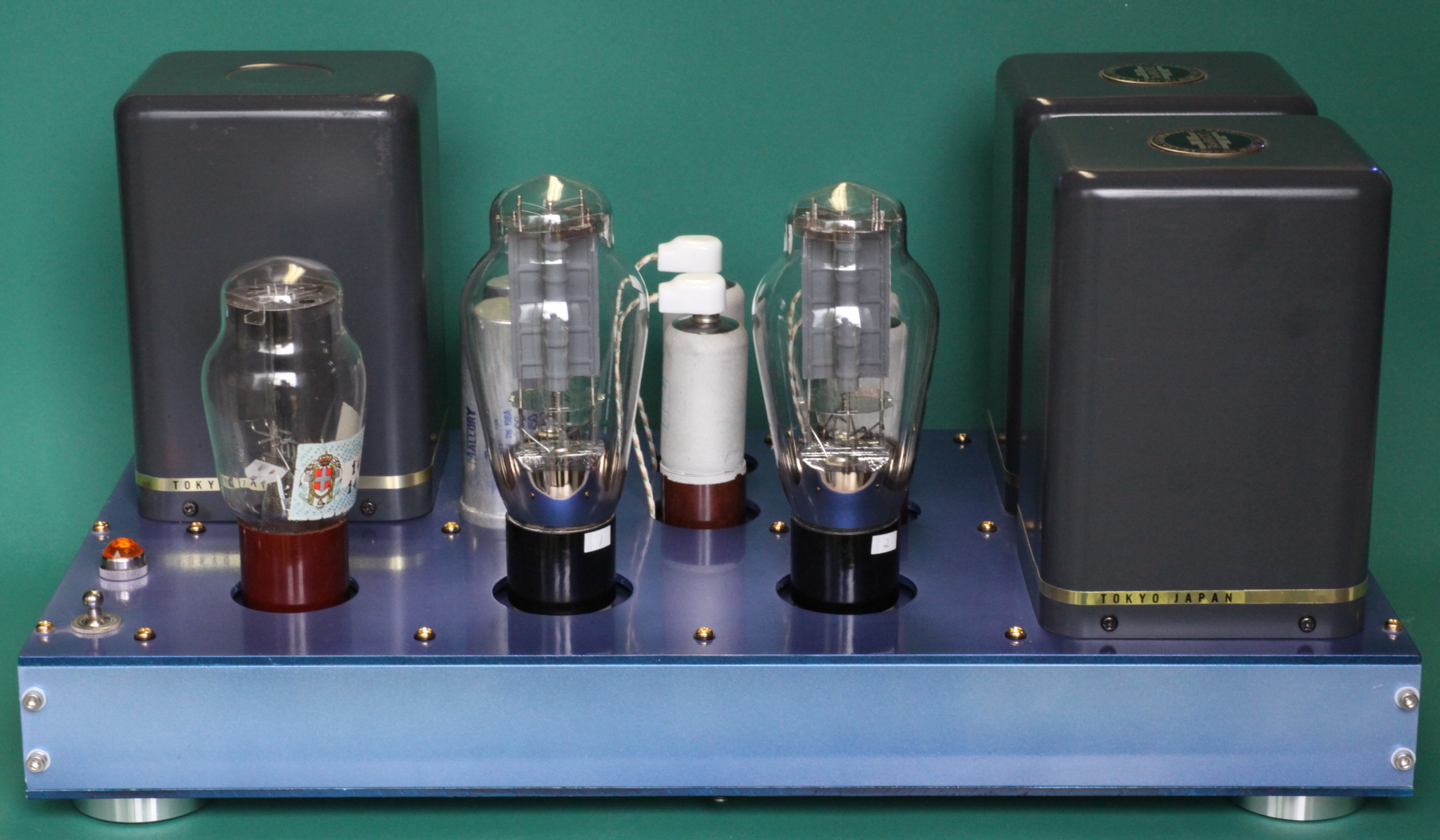

久々の更新ですがアンプ作りは怠ってはいませんで、これは一年ほど前に作ったものです。 James製出力トランスと同様にEF37AのSRPPドライブでタムラトランスを使い本格的に作りました。 また整流管に83を使いましたので2分ほどのタイマーを作りB電圧を遅延しています。

回路図



300B13

 高域は初段が5極管なので仕方ありません。


300B13




300B13

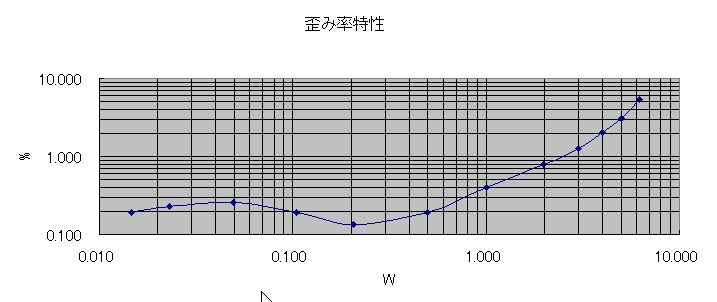

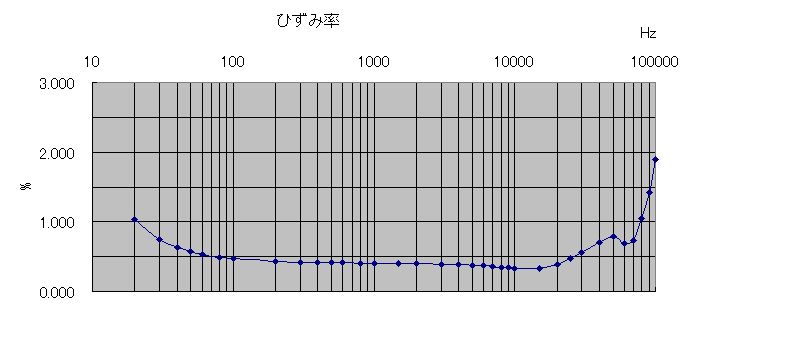

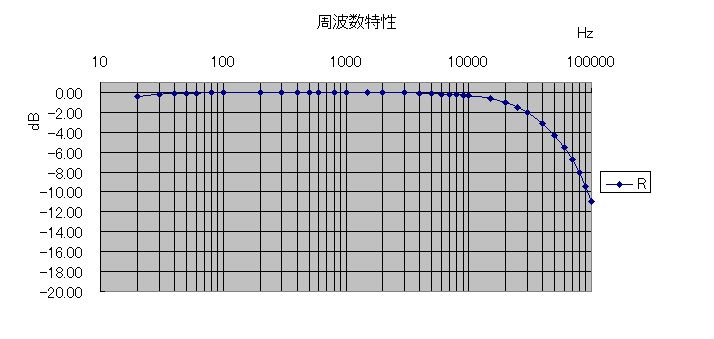

 周波数と歪み特性です。低域は上がります。高域はよくわかりません。


300B

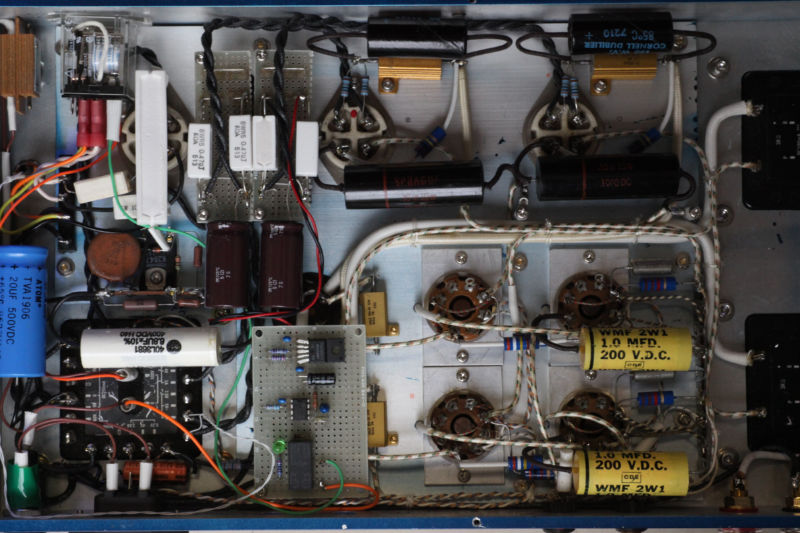

 見苦しい中身ですがブラックビューティー、リケノームの定番とコーネル・デュブラー、マロリー、スプラグの電解コンを使っています。言い訳ですがケースが小さすぎます。ハンダ、線材はいつもの古いアメリカ製ですが今回線材は特に貴重な物を使いました。
